SBM-500 | Stationäre Anfasmaschine

SBM-500

Stationäre Anfasmaschine für die Bearbeitung gerader Kanten unterschiedlicher Werkstücke. Modernes Design, sowie zahlreiche fortschrittliche Steuerungssysteme und innovative Lösungen optimieren den Arbeitsfluss, um Ihre Produktionseffizienz zu maximieren.

Anfasen
Fasenbreite bis 30 mm
Fasenwinkel 15° - 60° stufenlose Regelung
Werkstückhöhe
von 3 mm bis 100 mm
Min. Werkstückbreite
50 mm (30 mm Option)
Min. Werkstücklänge
150 mm
Rohranfasen am AD,
50 mm bis 150 mm (Option)

Merkmale und Vorteile

  • sehr hohe Oberflächenqualität
  • präzise Einstellung des Fasenwinkels von 15 bis 60 Grad und einer der Fasenbreite bis 30 mm
  • stufenlose Regelung der Spindeldrehzahl und der Vorschubgeschwindigkeit machen sie für verschiedene Arten von Stahl und Aluminium geeignet
  • drehbarer Hochgeschwindigkeitsfräskopf mit 10 Einsätzen
  • Schneideinsätze für verschiedene Materialien
  • keine wärmebeeinflussten Zonen oder Verzerrungen des Werkstücks
  • leichter Zugang zum Fräskopf und zu den Schneideinsätzen
  • Werkstückhöhe bis 100 mm
  • leistungsstarker Motor 7500 W
  • 3D-Kontaktradsteuerung sorgt für eine korrekte Werkstückausrichtung in Bezug auf den Fräskopf
  • ergonomischer Kugelrollentisch
  • Späneschublade
  • Ergänzungstische für lange Werkstücke (Option)
  • Aufsatz zum Anfasen von Rohren mit AD 50-150 mm (2-6”) (Option)
  • Führung für kleine Werkstücke (Option)
Einfacher Zugang zum Fräskopf und zu den Einsätzen
Hilfstische für lange Werkstücke
Geeignet für verschiedene Materialien inkl. Aluminium
Hochwertige Fasenergebnisse
Präzise Winkeleinstellung
Späneschublade
Mögliche Rohranfasen am AD
Einfache Einstellung der Fasenbreite
Führung für kleine Werkstücke

Technische Spezifikation

Stromspannung3~ 400 VAC + N+PE, 50/60 Hz
Leistung7500 W
Spindeldrehzahl (ohne Last)500 - 2920 U/min
Vorschubgeschwindigkeitbis zu 3,3 m/min
Vorschub durch KontaktradJA
Kegelwinkelbereich15 - 60&deg
mit kontinuierlicher Winkelregelung
Fasenbreitebis zu 30 mm
Tête de coupe à 7 plaquettesJA
Min. Abmessungen des Stabs50x150x3 mm
Max. Werkstückhöhebis zu 100 mm
Gewicht850 kg
Produktcode:UKS-0573-10-00-00-0

Gallery

Broschüren

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

SBM-500 | Stationäre Anfasmaschine

Size: 1.03 MB Type: PDF

SBM-500 | Produktkarte

Size: 1.03 MB Type: PDF

Zubehör:

Milling-head
Milling-head
Auxiliary table for long workpieces

PRK-0573-38-00-00-0
– Führungsplatte eng

GLW-000030

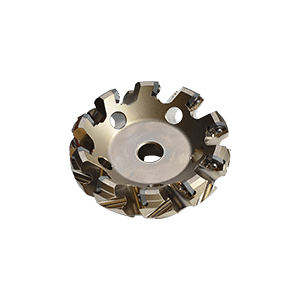

Fräskopf

STL-0573-37-00-00-0
Zusatztisch für lange Werkstücke

Cutting-insert-for-steel
Cutting-insert-for-steel
Cutting-insert-for-steel

PRK-0573-36-00-00-0
Aufsatz zum Anfasen von Rohren
mit AD 50-150 mm (2-6”)

PLY-000408
Schneideinsatz für Aluminium (10 Stück notwendig)

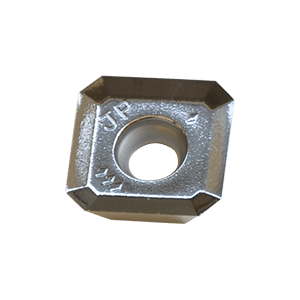

PLY-000396
Schneideinsatz für Stahl (10 Stück notwendig)

Demo video

SBM-500 | Stationäre Anfasmaschine
