Rail Titan

Rail Titan ist ein vollständig modularer mechanisierter Traktor, der für WIG-MIG/MAG-Schweißen, Autogen- oder Plasmaschneiden und Fugenhobeln an flachen oder gebogenen Blechen und Rohren individuell konfiguriert werden kann.



Lineare Schwingungen
mit trapezförmigen,
dreieckigen, quadratischen
und geraden Linien
Ringschienen
von 200 mm AD
bis zu 3 m AD
Hi Flex Track
min AD 1500 mm
min ID 3400 mm (11 ft)
Kundenspezifische
Ringschienen
von 3 m
bis zu 10 m AD
Mind. konvexer Bahnradius
für halbflexible Spuren beträgt
5 m
Durchgehendes
Schweißen
Stichschweißen
Horizontale Geschwindigkeit
0–250 cm/min
Vertikale Geschwindigkeit
0–250 cm/min

Primäre Funktionen und Vorteile

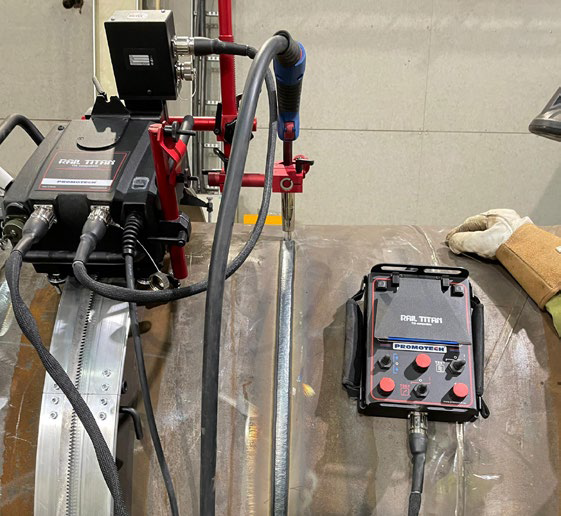

Rail Titan | Modularer WIG-MIG-MAG Schweiss- und Schneist- Schienentraktor
Rail Titan ist ein vollständig modularer mechanisierter Traktor, der für WIG-MIG/MAG-Schweißen, Autogen- oder Plasmaschneiden und Fugenhobeln an flachen oder gebogenen Blechen und Rohren individuell konfiguriert werden kann. Der lineare Brenneroszillator erzeugt gerade, dreieckige, trapezförmige und rechteckige Schweißbahnen. Rail Titan kann auf hochflexiblen, semiflexiblen, starren oder Ringschienen verfahren rechteckige, die mit Magneteinheiten an eisenhaltigen Materialien und mit dem Vakuumschienensystem inkl. Vakuumpumpe und Vakuumeinheiten an nicht eisenhaltigen Materialien befestigt werden können.
Anwendungen::Anhängerbau, LKW-Tanks, Öltanks, Wasserspeicherbehälter, Druckbehälter, Auftragschweißung/Schweißpanzerung der Behälter, Brückenträger, Baustahl, Strukturelle Türme, Panelschweißen, Transformer, Werften, Alle Anwendung, die lange und kontinuierliche Schweißnähte erfordern

Primäre Funktionen und Vorteile:

  • Geeignet für WIG-Schweißen (HF-beständig)
  • Robuste Ausführung mit Aluminium-Druckgussgehäuse
  • Ergonomische Fernbedienung mit einfachen und leicht zu findenden Steuerknöpfen ermöglichen Anpassungen ohne dass der Bediener den Schweißhelm abnhemen muss
  • Programmierbare Schweißfolge
  • Geeignet für eine Vielzahl von umlaufenden und unregelmäßigen Oberflächenanwendungen bis zum minimalen Radius von 100 mm (4”)
    • Ringschienen mit Durchmessern von 200 mm (8”) bis zu 3 m (10 ft) Außendurchmesser
    • Hi-Flex Schiene mit Abmessungen von 1500 mm AD aufwärts
    • Kundenspezifische Ringschienen mit Durchmessern von 3 m bis 10 m
    • Halbflexible Schienen können bis zu einem minimalen Radius von 5 m (16 ft) ohne bleibende Verformung gebogen werden
  • Die Nahtverfolgung ermöglicht eine aktive Kompensation der Brennerposition in vertikaler und horizontaler Richtung mit und ohne Oszillation
  • Neuartige Signalbuchsen/Stecker mit erhöhter HF-Störfestigkeit und verbesserter Griffigkeit für leichteres Anziehen und Lösen
  • Durch den Zahnstangenantrieb und verschiedene mit Magnet- oder Vakuumeinheiten ausgestattete Schienen ist die Maschine für alle Schweißpositionen an ferromagnetischen und nicht ferromagnetischen Materialien geeigne
  • Rail Titan produziert Schweißnähte und Schnitte von gleichbleibend hoher Qualität in einem Bruchteil der für manuelle Arbeiten erforderlichen Zeit.
  • Großer Eingangsspannungsbereich: 100-240V, 50-60Hz 1ph (einphasig)

Nur 1 Hebel zur Positionierung auf der Schiene

Silikonabdeckungen schützen vor Schmutz und Spritzern

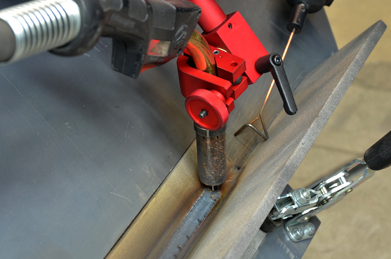

Nahtverfolgung ermöglicht aktive Kompensation der Brennerposition

WIG-Schweißen von Titanblech

Rail Titan kann in allen Schweißpositionen sowohl mit ferromagnetischen als auch mit nicht ferromagnetischen Materialien arbeiten, indem ein Zahnstangenantrieb und verschiedene Schienen mit Magnet- oder Vakuumeinheiten verwendet werden.

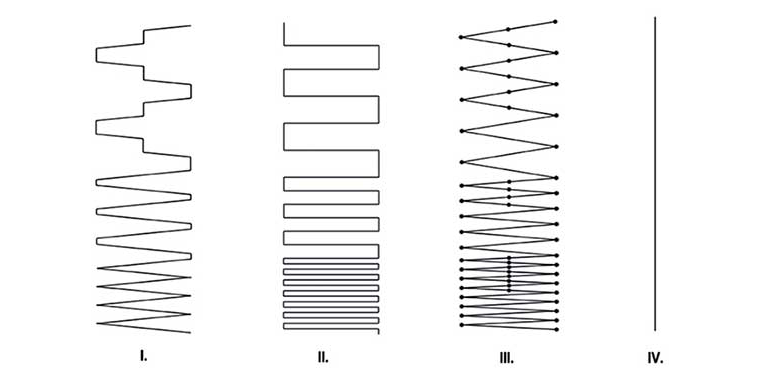

Schweißwege:

I. Trapez Der Traktor fährt selbst im Verweilmodus kontinuierlich. Der Schweißweg wird durch die Pendelgeschwindigkeit und die Verweilzeit in der Mitte und auf den Seiten der Schweißbahn bestimmt.
II. Rechteck Der Traktor fährt nur während der Verweilzeit und stoppt während der Querbewegung des Oszillators. Nur die Verweilzeit bestimmt den Schweißweg und die Pendelgeschwindigkeit hat keinen Einfluss.
III. Dreieck Der Traktor fährt nur beim Pendelschweißen. Sowohl der Traktor als die Schwingungen stoppen während des Verweilmodus
IV. Gerade Der Schlitten fährt kontinuierlich bei ausgeschalteter Oszillation.

wled-paths

Ring - Schienen

Der auf Anfrage erhältliche Durchmesser kann individuell im Bereich von 200 mm AD bis 3000 mm AD konfiguriert werden.

WSP-0523-14-02-00-0
Abstützung mit Schrauben

WSP-0523-14-12-00-0
Abstützung mit Magneten

WSP-0523-14-11-00-0
Abstützung mit Kunststoff – Füßen

DYS-0523-14-14-00-0
Halterung für Ringschienen zur Unterstützung der Biegung

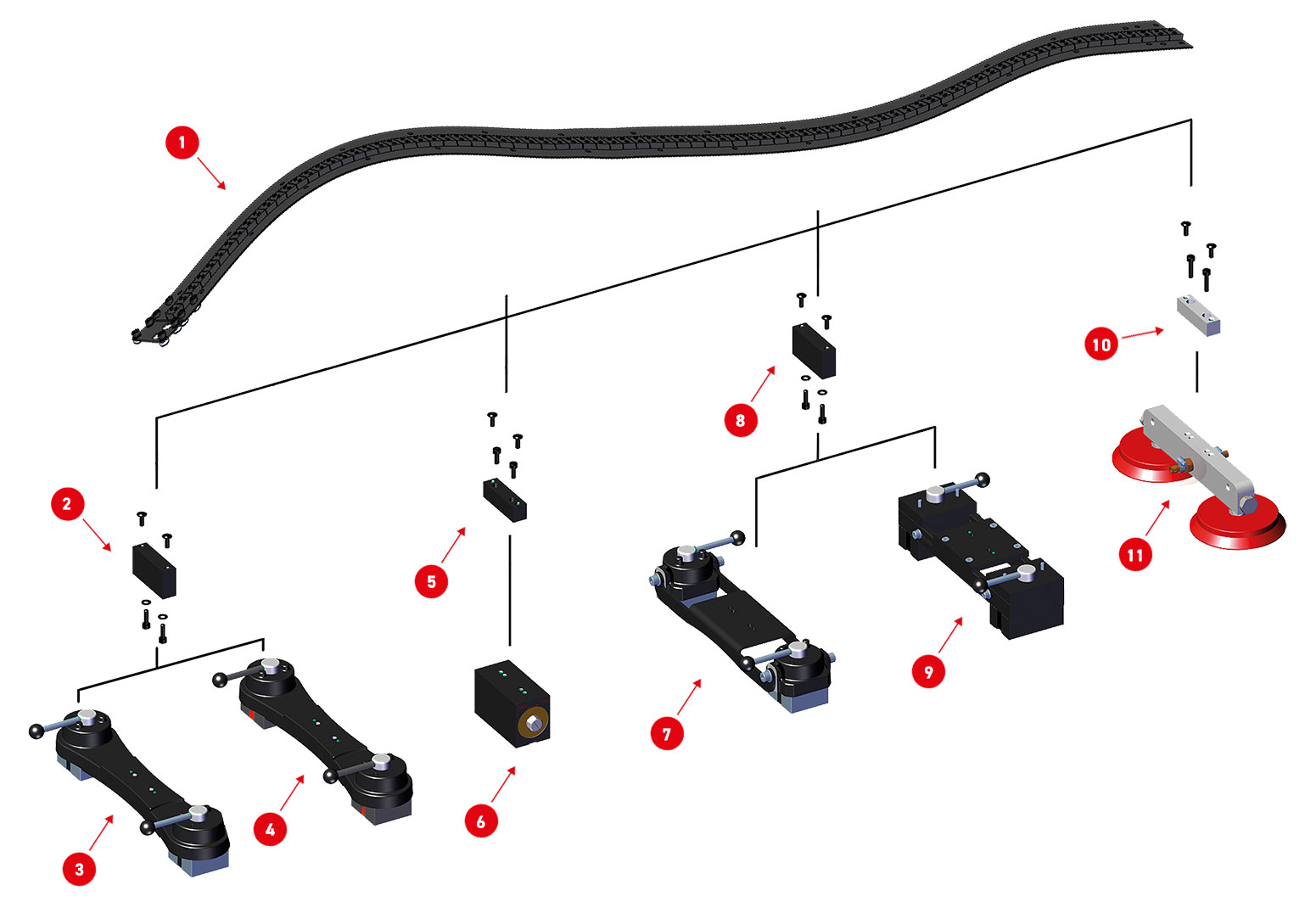

Hi Flex

Für umlaufende Anwendungen ab 1500 mm (59”) AD aufwärts.

1. TRO-0673-00-00-0
Hi-Flex Schiene min AD 1500 mm

2. DYS-0482-19-00-00-0
Halterung der Magneteinheit für halbflexible Schiene und Hi-Flex Schiene

3. ZSP-0475-92-00-00-0
Magneteinheit

4. ZSP-0475-93-00-00-0
Hitzebeständige magnetische Einheit

5. DYS-0582-10-00-00-0
Halterung der schmalen Magneteinheit für halbflexible Schiene und Hi-Flex Schiene

6. PDS-0582-10-00-02-0
Magneteinheit schmal sechseckig

7. ZSP-0475-85-00-00-0
Magneteinheit schwenkbar

8. DYS-0482-19-00-00-0
Halterung der Magneteinheit für halbflexible Schiene und Hi-Flex Schiene

9. ZSP-0523-19-00-00-0
Magneteinheit mit Abstandseinstellung

10. DYS-0541-11-01-00-0
Halterung der VakuumModuleinheit für halbflexible Schiene und Hi-Flex Schiene

11. MST-0541-10-02-00-0
Vakuum-Moduleinheit

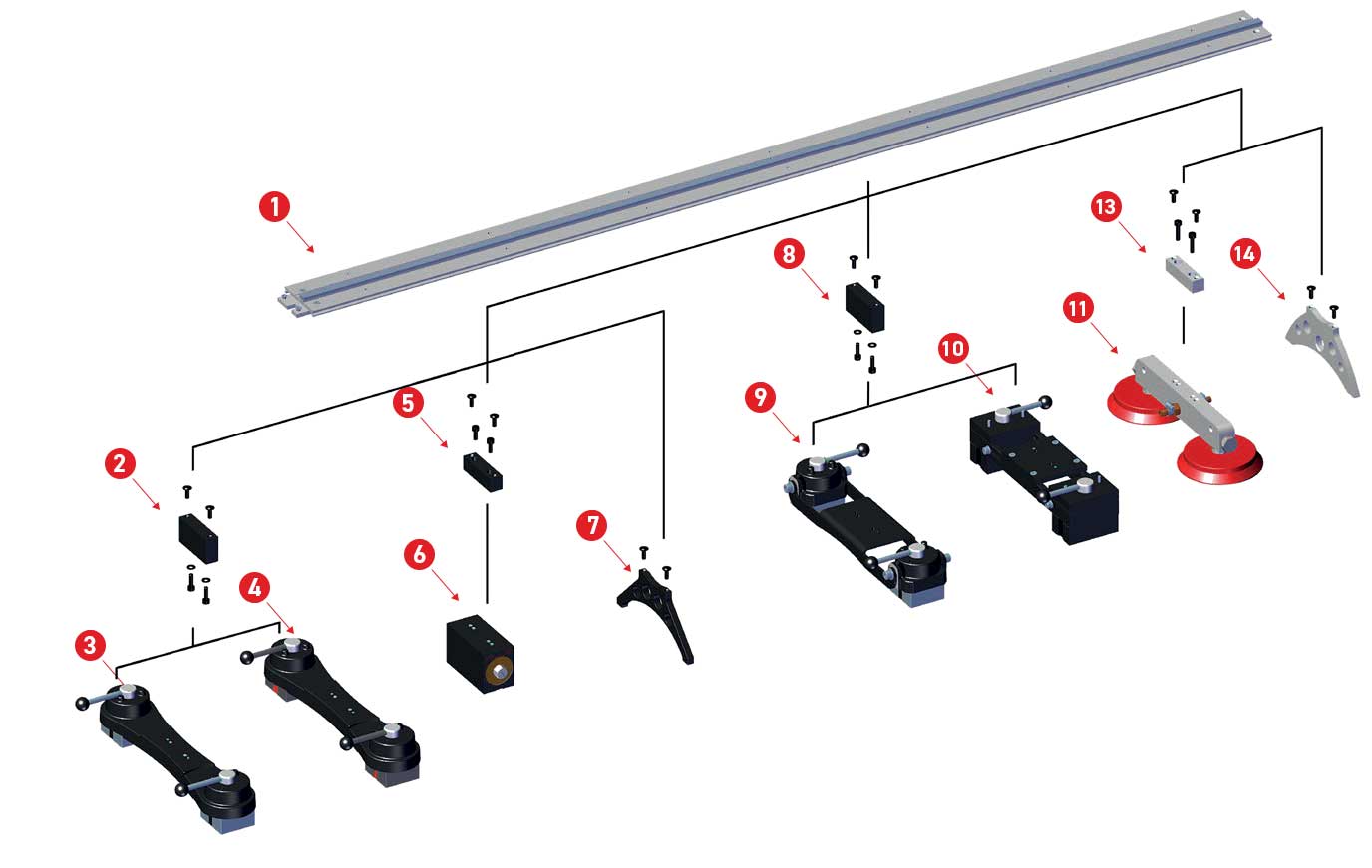

Halbflexible Schienen

Für geradlinige und umlaufende Anwendungen. Es kann bis zu einem minimalen Radius von 5 m (16 ft) ohne dauerhafte Verformung gebogen werden

1. PRW-0482-15-05-00-0
Länge der halbflexiblen Schiene 2 m Mindestens 5 m (16 ft) Krümmungsradius erforderlich

2. DYS-0482-19-00-00-0
Halterung der Magneteinheit für halbflexible Schiene und Hi Flex Schiene

3. ZSP-0475-92-00-00-0
Magneteinheit

4. ZSP-0475-93-00-00-0
Hitzebeständige magnetische Einheit

5. DYS-0582-10-00-00-0
Halterung der schmalen Magneteinheit für halbflexible Schiene und Hi Flex Schiene

6. PDS-0582-10-00-02-0
Magneteinheit schmal sechseckig

7. WSP-0523-12-01-00-1
Stählerne Abstützung für halbflexible Schiene

8. DYS-0482-19-00-00-0
Halterung der Magneteinheit für halbflexible Schiene und Hi Flex Schiene

9. ZSP-0475-85-00-00-0
Magneteinheit schwenkbar

10. ZSP-0523-19-00-00-0
Magneteinheit mit Abstandseinstellung
11. MST-0541-10-02-00-0
Halterung der VakuumModuleinheit für halbflexible Schiene und Hi Flex Schiene

12. ZSP-0523-19-00-00-0
Magneteinheit mit Abstandseinstellung

13. DYS-0541-11-01-00-0
Vakuum-Moduleinheit

14. WSP-0541-11-02-00-0
Aluminiumabstützung für halbflexible Schiene

Starre -Schienen

Für gerade Anwendungen, zum Überschreiten der Bauteilgeometrie und parallel verlaufende Stoßarten.

1. PRW-0482-47-00-00-0
Länge der starre Schiene 2 m

2. ZSP-0475-92-00-00-0
Magneteinheit

3. MST-0677-00-00-00-0
Leichte Magneteinheit

4. ZSP-0475-93-00-00-0
Hitzebeständige magnetische Einheit

5. DYS-0482-21-00-00-0
Halterung der agneteinheit für starre Schiene

6.ZSP-0475-85-00-00-0
Magneteinheit schwenkbar

7. ZSP-0523-19-00-00-0
Magneteinheit mit Abstandseinstellung

8. PDS-0582-10-00-02-0
Magneteinheit schmal sechseckig

9. MST-0541-10-02-00-0
Vakuum-Moduleinheit

Standardzubehör

Fernbedienungseinheit

Leistungskabel 3m
PWD-0466-18-00-00-0 (230 V CEE)
PWD-0466-16-00-00-0 (115 V USA)
PWD-0466-23-00-00-0 (115 V UK)

6.5 m Lichtbogenzündkabel
KBL-0466-17-00-00-0

5 m Fernbedienungskabel
3 m Fernbedienungskabel
0.5 m Fernbedienungskabel

300 mm Stange
WSP-0523-16-00-00-0

300 mm Zahnstangen
RAM-0523-17-00-00-0

Zahnstangenhalter
ZSP-0475-62-00-00-0

Klemmblock mit Hebel
KST-0525-11-00-00-0

Kurzer Brennerhalter
mit anpassbaren Klemmen
UCW-0476-20-00-00-0

Kabelanker
UCW-0654-02-00-00-0

Kontaktblock
ZDR-0523-76-00-00-0

Optionales Zubehör

Die Konfiguration mit Nahtverfolgung in horizontaler und vertikaler Richtung erfordert einen optionalen Nahtverfolgungs-Aufsatz und eine motorisierte Vertikaleinheit.

Nahtverfolgungs-Befestigung
CZJ-0654-05-00-00-0

Stange für Sensorspitzen
WSP-0523-07-01-13-0

Sensorspitze (Stange erforderlich)
ADT-0506-43-00-00-0

Sensorspitze (Stange erforderlich)
ADT-0506-40-00-00-0

Sensorspitze (Stange erforderlich)
ADT-0506-41-00-00-0

Motorisiere Vertikaleinheit
OSK-0654-04-00-00-0

Kontaktblock für Hi-Flex-Schiene
ZDR-0673-08-00-00-0

Einstell-Werkzeug der Zahnstange
PKT-0341-13-00-00-0

Transportbefestigung
PEP-0523-93-00-00-0

Nur 1 Hebel mit Sperre zur Positionierung auf der Schiene

Brochures

Machen Sie sich mit unserer Broschüre mit technischen Daten und detaillierten Informationen zu diesem Produkt vertraut. Bei weiteren Fragen bitten wir Sie, uns eine Anfrage zu senden.

Demo video

Treten Sie unseren Kanälen bei

Technische Spezifikation

Stromspannung1~100-240V, 50-60Hz
Leistung120 W
Schweißposition
(nach EN ISO 6947
und AWS/ASME)
HorizontalPA/1F/1G
PB/2F
PC/2G
PD/4F
PE/4G
VertikalPF/3G
PG / 3F (wenden Sie sich an Ihren Händler)
PG/3G
Befestigung an Rohren
und runden Werkstücken
Ringschienen (AD)
Hi-Flex Schienen (AD)
Hi-Flex Schienen (ID)
Kundenspez. Ringschiene (AD)
Halbflexible Schienen (AD)
200 mm (8”) – 3 m (10 ft)
Mindestens 1,5 m (5 ft)
Mindestens 3,4 m (11 ft)
3-10 m (10-32 ft) (wenden Sie sich an Ihren Händler)
Mindestens 10 m (32 ft)
BrennerartMIG/MAG, WIG, Plasma, Autogen
Durchmesser des Brenners16–22 mm (0.63–0.87”)
Minimale Werkstückdicke für Magnetspannung5 mm (0.2”)
Horizontale Ziehkraft400 N
Vertikale Ziehkraft315 N
Horizontale Geschwindigkeit0–250 cm/min (0–98 in/min)
Vertikale Geschwindigkeit0–250 cm/min (0–98 in/min)
SchwingungsartLinear
SchweißbahnGerade, Dreieck, Trapez, Rechteck
Schwingungsbreite0.1–11.8 cm (0.04–4.5”)
Schwingungsgeschwindigkeit10–200 cm/min (5–78 in/min)
Schwingungs-Verweilzeit in der Mitte und an den Enden0–5 s
Maximale Oszillator-Zugkraft100 N
Gewicht (inkl. Standardzubehör)13 kg (29 lbs)
Produkt-CodeWOZ-0654-10-20-00-1
