Rail Bull

Der Rail Bull ist ein Schienenschweißtraktor zur Herstellung von Stoß- und Kehlnähten mit oder ohne Schwingungen. Der Traktor kann in folgenden Schweißpositionen arbeiten: PA (flach), PB (horizontal vertikal), PC (horizontal), PD (oben horizontal-vertikal), PE (oben), PF (vertikal oben) und PG (vertikal unten).



Durchgehendes Schweißen
Horizontale Geschwindigkeit
0-120 cm/min
Vertikale Geschwindigkeit
0-110 cm/min
Lineare Schwingungen
mit Trapez-, Dreieck-
und Gradbahnen
Mind. konvexer Bahnradius
5000 mm
Mind. konkaver Bahnradius
5000 mm

Funktionen und Vorteile:

Rail Bull | Spur-Schweisstraktor mit Oszilator
Rail Bull bewegt sich auf geraden oder halbflexiblen Schienen aus ferromagnetischen als auch nicht ferromagnetischen Materialien dank Zahnstangenantrieb und Schienen, die mittels verschiedener Magnet- oder Vakuumeinheiten an flachen oder gekrümmten Oberflächen befestigt werden. Der minimale Krümmungsradius für halbflexible Schiene beträgt 5 m.

Anwendungen

  • Anhängerbau
  • LKW-Tanks
  • Öltanks
  • Wasserspeicherbehälter
  • Druckbehälter
  • Auftragschweißung/Schweißpanzerung der Behälter
  • Brückenträger
  • Baustahl
  • Strukturelle Türme
  • Panelschweißen
  • Transformer
  • Werften
  • Alle Anwendungen, die lange und kontinuierliche Schweißnähte erfordern

Primäre Funktionen und Vorteile:

  • Kompakter und leichter Aufbau mit langlebigem AluminiumGussgehäuse
  • Bequeme Stromversorgung 115-230 V, 50-60 Hz oder 42 V, 50–60 Hz
  • Schnellspann-Brennerhalter für verschiedene Arten von MIG/MAG-Brenner mit einem Durchmesser von 16-22 mm, alternativ bis zu 35 mm
  • Genaue Brennereinstellung mit Querschlitten und Schneckenantrieb
  • Kann in vertikalen und horizontalen Positionen arbeiten
  • Multifunktions-LED-Display (Prozessparameter und Warnungen)
  • Gleichmäßige Wärmeeinbringung verringert Verzerrungen
  • Reduziert überflüssigen Zusatzwerkstoff – verhindert übermäßigen Verbrauch
  • Automatischer Lichtbogen Ein/Aus leitet Schweißen und Vorschub gleichzeitig ein
  • Geschlossener Regelkreis der Position basierend auf elektrischen Motor mit Encoder sorgt für höhere Genauigkeit der Geschwindigkeit und Positionierung
  • Verbessert die Arbeitsumgebung – Abstand des Bedieners von Hitze und Rauch
  • Oszillator des Linearbrenners erzeugt Pendelnähte
  • Menü in Englisch (weitere Sprachen auf Anfrage)
  • Zahnstangenantrieb
  • Durchgehendes Schweißen
  • Fahrwegsystem mit starren Schienen

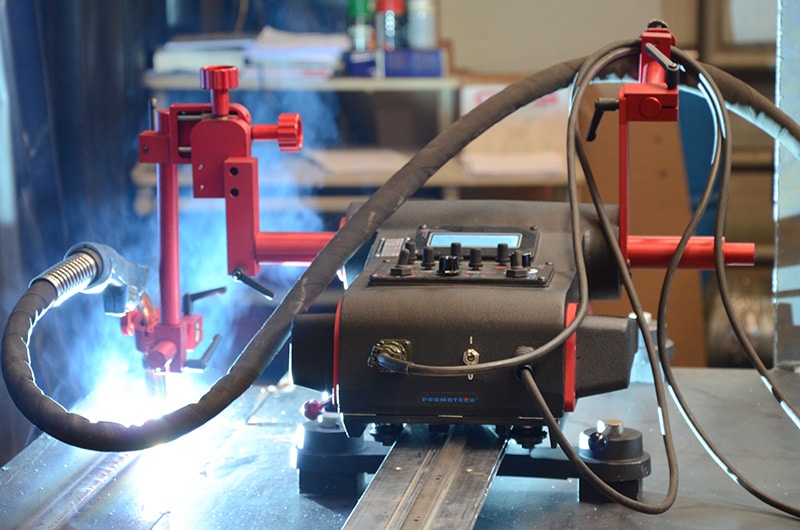

Kontinuierliches Schweißen, mit oder ohne Oszillation

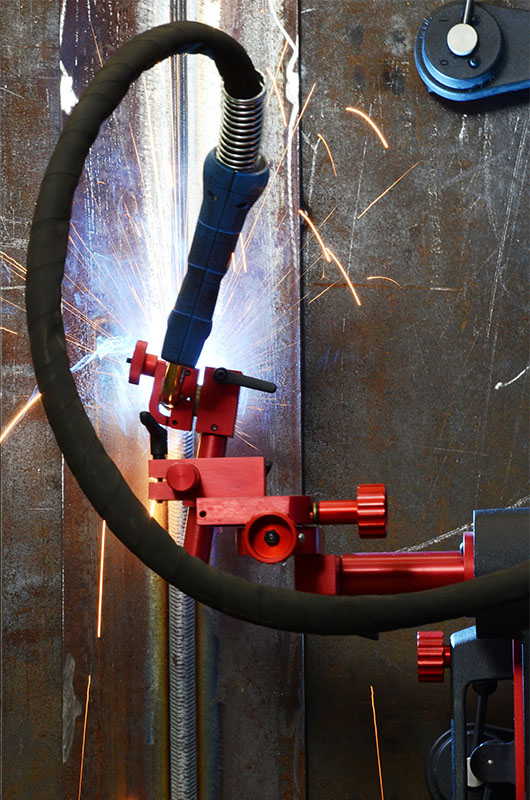

Arbeitet in horizontaler sowie vertikaler Position, auf ebenen oder gekrümmten Flächen

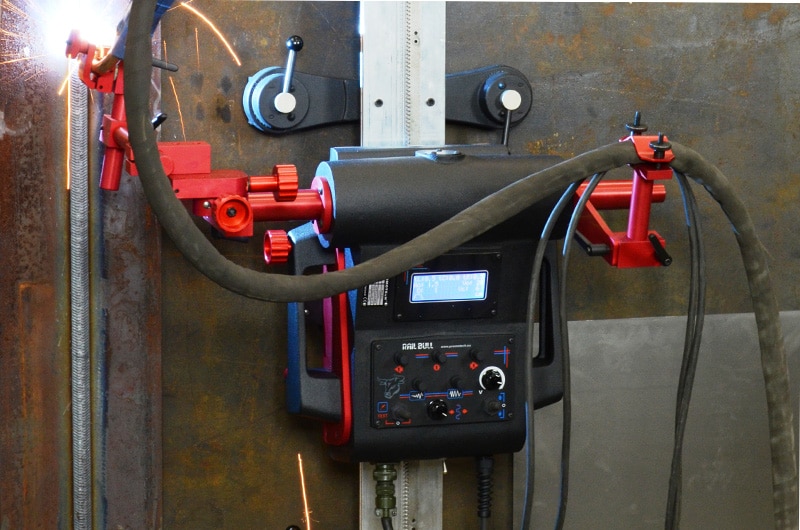

Lineare Oszillation, für die Erstellung von Pendelnähten

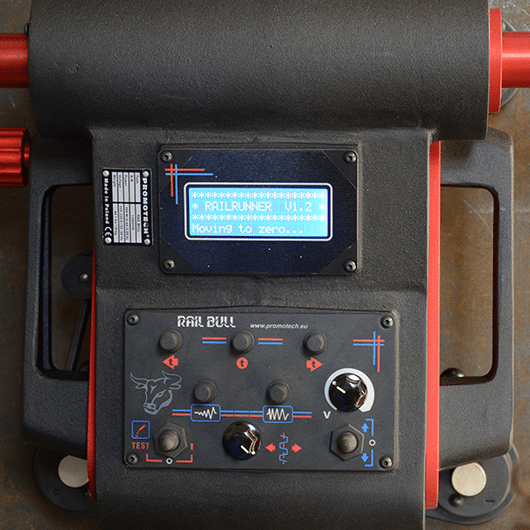

Multifunktionale LED-Anzeige (Prozessparameter und Warnhinweise)

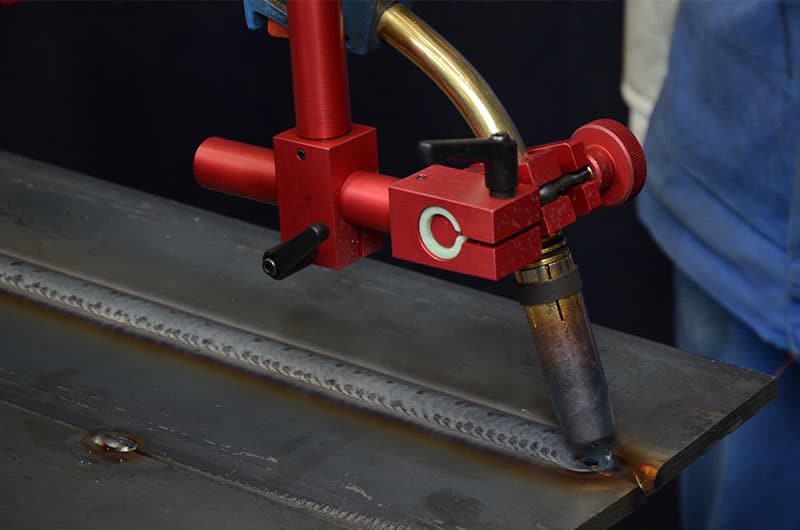

Präzise Brennereinstellung über Kreuzschlitten und Zahnstangenpositionierung

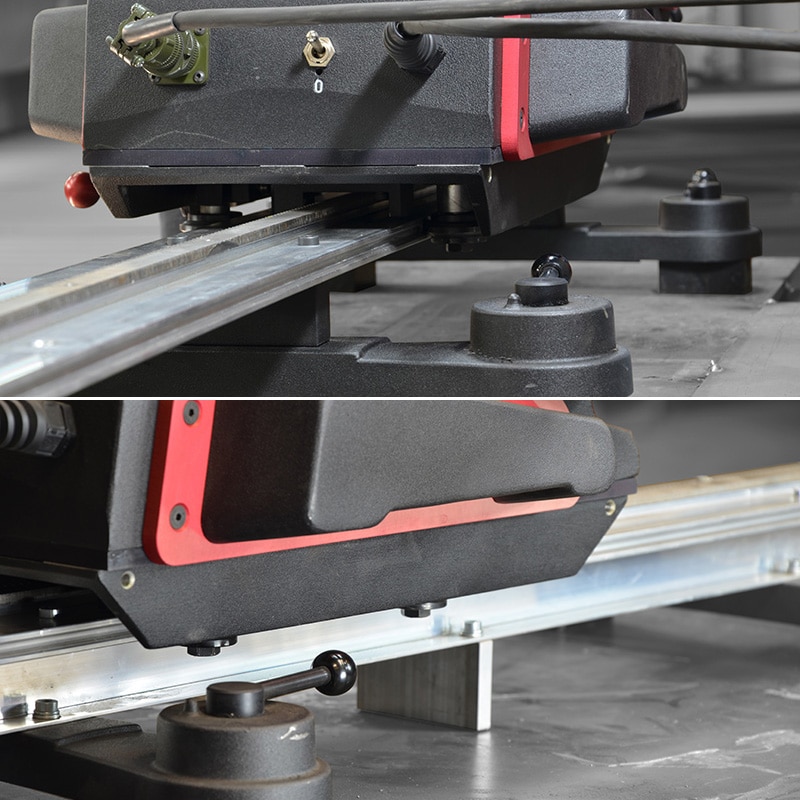

Halbflexible oder starre Schienen verfügbar

Standard set

  • Schweißschlitten
  • Metallkasten
  • Querschlitten-Satz
  • Kurzstangen-Brennerhalter mit Klemme
  • Kabelanker
  • Stromkabel 3 m
  • Bogenzündkabel 6,5 m
  • Sechskantschlüssel 3 mm
  • Sechskantschlüssel 4 mm
  • Bedienungsanleitung

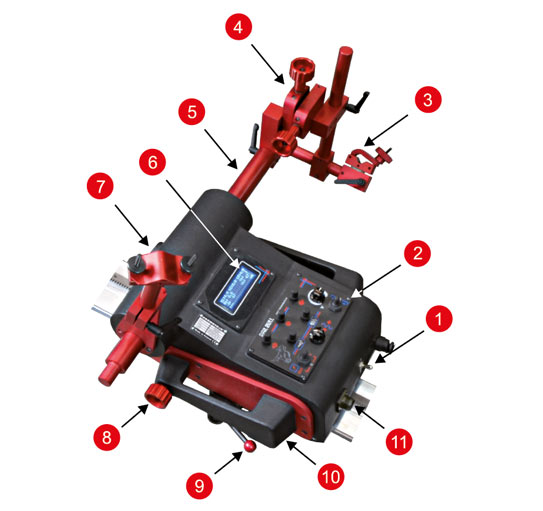

System aufbauen

1. Netzschalter
2. Bedienfeld
3. Brennerhalter mit Klemme
4. Querschlitten-Satz
5. Oszillator-Arm
6. Display
7. Kabelanker
8. Antriebskupplungsknopf
9. Befestigungshebel
10. Tragegriff
11. Buchse für Bogenzündung

Broschüren

Machen Sie sich mit unserer Broschüre mit technischen Daten und detaillierten Informationen zu diesem Produkt vertraut. Bei weiteren Fragen bitten wir Sie, uns eine Anfrage zu senden.

Demo Video

Treten Sie unseren Kanälen bei


Technische Spezifikation

Rail Bull | Spur- Schweisstraktor mit Oszilator
Stromspannung1~ 115–230 V, 50–60 Hz
42 V, 50–60 Hz
Leistung100 W
Schweißposition (nach EN ISO 6947 und AWS/ASME)PA / 1F / 1G
PB / 2F
PC / 2G
PD / 4F
PE / 4G
PF / 3G
PG / 3G
Durchmesser des Brenners16–22 mm; bis zu 35 mm Option
Mindestradius der gekrümmten Werkstückoberfläche5000 mm
Mindestwerkstückstärke5 mm
Horizontale Ziehkraft350 N
Vertikale Ziehkraft150 N
Einstellungsbereich des Querschlittens0–35 mm oben-unten, links-rechts
Horizontale Geschwindigkeit0–120 cm/min
Vertikale Geschwindigkeit0–110 cm/min
Gewicht20 kg
Schweißeinstellungsspeicher1 (zuletzt verwendet)
Schwingungstyplinear (0 - 100 mm)
Schwingungsmuster (Pendel)Trapezoid, Gerade
Schwingungsbreite0–50 mm
Schwingungsgeschwindigkeit0–1500 mm/min
Schwingungs-Verzögerungszeit0-5 s (bei Außen- und Mittelpunkten)
Produkt-Code (115–230 V, 50–60 Hz, plug EU)WOZ-0482-10-20-01-0
Produkt-Code (115–230 V, 50–60 Hz, plug UK)WOZ-0482-10-10-01-0
Produkt-Code (42 V, 50–60 Hz)WOZ-0624-10-04-00-0
