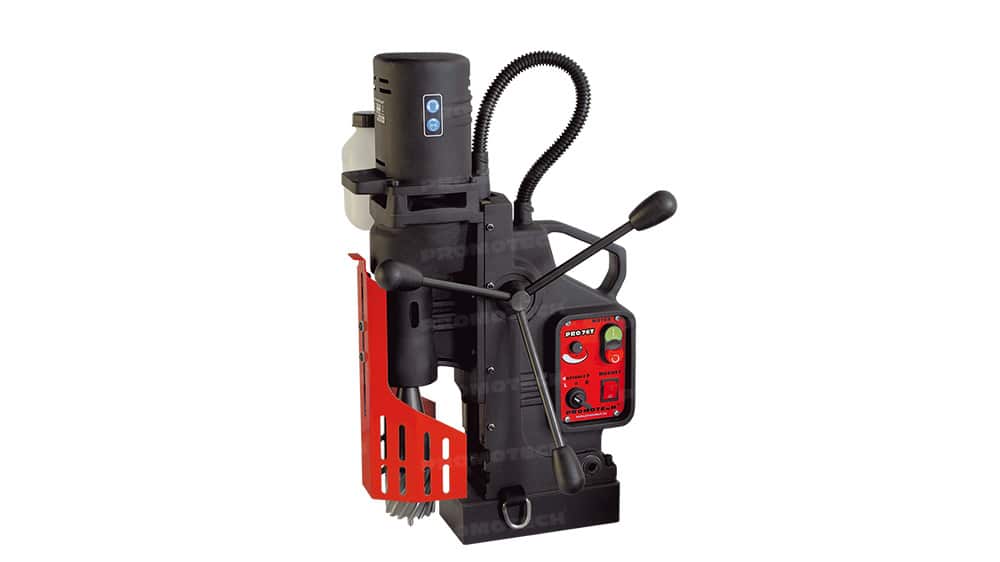

PRO-76T | Multifunktion-Kernbohrmaschine

PRO-76T

PRO 76T ist die neueste Multifunktionsmaschine mit Morsekonus No. 3, das dank Links- und Rechtsdrehungen imstande ist, auch Gewindeschneidarbeiten auszuführen. Der Bohrer ist mit einem Motorübelastschutzsystem und einer stufenlosen Geschwindigkeitseinstellung ausgestattet, die in zwei Geschwindigkeitsbereichen arbeitet. Es kann auch als PRO 76T+ mit einem Drehfuß bestellt werden.



Kernbohrer
max 76 mm
Spiralbohrer
max 32 mm
Gewinde-
schneiden
M24
Spindel
MT3
Schnitttiefe
76 mm
Hub
225 mm
Drehzahl
80-160,
210-420 rpm
Leistung
1800 W
Gewicht
27 kg
Wärme-
und Überhit-
zungsschutz
Überlast-
schutz

Eigenschaften und Vorteile:

PRO-76T ist die neueste Multifunktionsmaschine mit Morsekonus No. 3, das dank Links- und Rechtsdrehungen imstande ist, auch Gewindeschneidarbeiten auszuführen. Der Bohrer ist mit einem Motorübelastschutzsystem und einer stufenlosen Geschwindigkeitseinstellung ausgestattet, die in zwei Geschwindigkeitsbereichen arbeitet. Darüber hinaus verfügt es über ein Elektronisches Drehzahlstabilisierungssystem (ESSS), das für die Stabilisierung der Motordrehzahl bei unterschiedlichen Spindelbelastungen verantwortlich ist. Ihre Präzision und Haltbarkeit werden dank des einen Gehäuses für das Getriebe und den Schieber deutlich erhöht. Die einzigartige halbautomatische Bolzenrückschlag-Einstellung (Patent angemeldet von Promotech) ermöglicht einfache, schnelle und korrekte Einstellungen ohne Expertenwissen oder Erfahrung.Der austauschbare Spline am Ende der Ankerwelle eliminiert arbeitsaufwendige und kostenintensive Wartung des Ankers. Das kompakte Design ermöglicht es, sehr nahe an der vertikalen Oberfläche zu bohren. PRO-76T ist mit einer elektromagnetischen Basis mit Magnetfeldform-Steuersystem (MFSC) und Magnetkraft-Adhäsionssteuermodul (MPAC) ausgestattet, welches die Haftkraft der elektromagnetischen Basis erfasst und sowohl die Maschine als auch den Bediener vor der Arbeit an zu dünnen Werkstücken schützt. Zum Lieferumfang des PRO-76T gehört eine MT3-Welle mit 19-mm-Weldon-Bohrung, der Bohrer mit einem Durchmesser von bis zu 60 mm aufnehmen kann. Optional ist eine MT3-Welle mit 32 mm Weldon-Bohrung für Bohrer mit größeren Durchmessern erhältlich. PRO-76T kann auch als PRO 76T+ mit einem Drehfuß bestellt werden.

  • ESSS Elektronisches Drehzahlstabilisierungssystem
  • Motor-Sanftanlauf
  • Integriertes Getriebegehäuse mit Schieber
  • Halbautomatische Bolzeneinstellung
  • MPAC Magnetkraft-Adhäsionssteuerung
  • MFSC Magnetfeldformsteuerung
  • Drehfuß-Version erhältlich
  • Links- und Rechtsdrehungen für Gewindebohren
  • Kontinuierliche Geschwindigkeitsanpassung
  • Wärme- und Überhitzungsschutz
  • Überlastschutz

HSS & TCT-Fräser
Standardaufnahme mit 19mm Weldonschaft

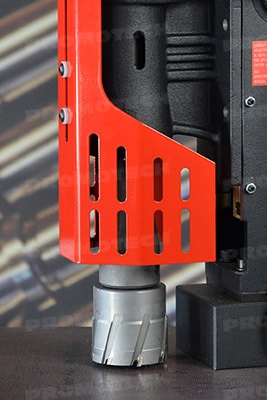

Große HSS- und TCT-Fräser
Optionale Aufnahme mit 32 mm Weldon-Schaft

Spiralbohrer
Morsekegel 3

Fadenabschneider
Gewindeschneidapparat mit Morsekegel Nr. 3

PRO 76T - Technische Spezifikation

Motordrehzahlen (unter Last)80 ÷ 160; 210 ÷ 420 U/Min.
Leistung1800 W
Gewicht27 kg
Max. FräsleistungØ 76 mm (3”)
Max. BohrleistungØ 32 mm
Max. SenkenØ 63 mm
Max. GewindebohrergrößeM24
Hub225 mm
Max. Schnitttiefe76 mm
Spannung1~ 110–120 V, 50–60 Hz;
1~ 220–240 V, 50–60 Hz
Leistungsaufnahme1800 W
Überlastschutzja
ESSS (Electronic Speed Stabilization System)ja
Kontinuierliche Drehzahlanpassungja
Halbautomatische Bolzeneinstellungja
MPAC (Magnetic Power Adhäsion Control)ja
MFSC (Magnetic Field Shape Control)ja
Magnetische Klemmkraft1988 kgf (19500 N)
Abmessungen der Magnetbasis110 x 220 x 56 mm
Drehfuß (PRO76T+)± 15°; ± 15 mm (± 9/16”)
Mindest. Werkstückdicke10 mm
SpindelMT3
Werkzeugaufnahme19 mm oder 32 mm Weldon
Produktcode 220–240 V, 50–60 Hz mit DrehfußWRT-0473-10-20-00-1
Produktcode 110–120 V, 50–60 Hz mit DrehfußWRT-0473-10-10-00-1

Broschüre

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.
