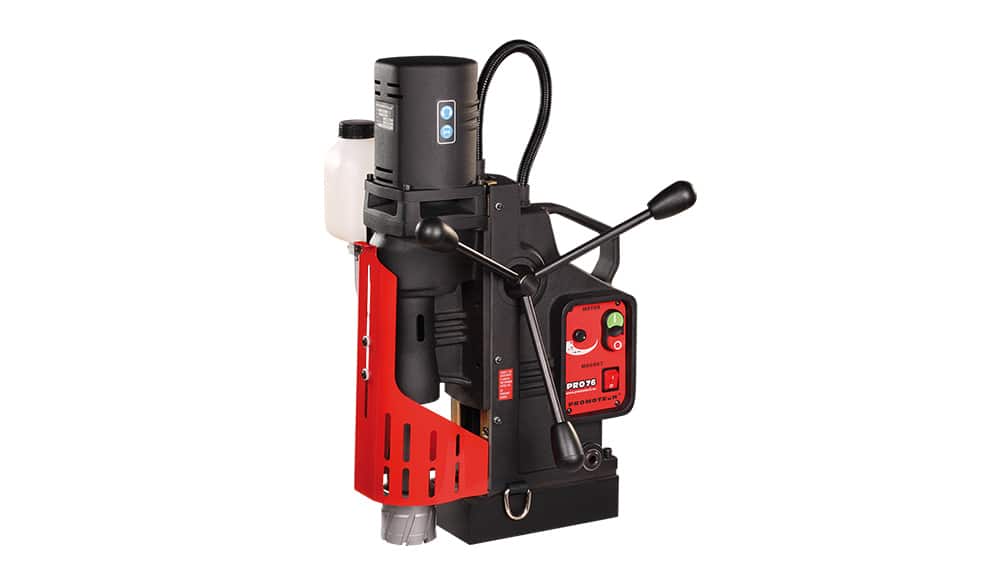

PRO-76 | Industrie-Kernbohrmaschine

PRO-76

PRO-76 ist die neueste Multifunktionsmaschine mit Morsekonus No. 3.



Kernbohrer
max. 76 mm
Spiralbohrer
max. 32 mm
Spindel
MT3
Schnitttiefe
76 mm
Hub
225 mm
Drehzahl
80-160
210-420 U/Min.
Leistung
1800 W
Gewicht
27 kg
Wärme-
und Überhit-
zungsschutz
Überlast-
schutz

PRO-76

Der Bohrer ist mit einem Motorübelastschutzsystem und einer stufenlosen Geschwindigkeitseinstellung ausgestattet und einem Elektronisches Drehzahlstabilisierungssystem (ESSS), das für die Stabilisierung der Motordrehzahl bei unterschiedlichen Spindelbelastungen verantwortlich ist. Ihre Präzision und Haltbarkeit werden dank des einen Gehäuses für das Getriebe und den Schieber deutlich erhöht. Die einzigartige halbautomatische Bolzenrückschlag-Einstellung (Patent angemeldet von Promotech) ermöglicht einfache, schnelle und korrekte Einstellungen ohne Expertenwissen oder Erfahrung. Der austauschbare Spline am Ende der Ankerwelle eliminiert arbeitsaufwendige und kostenintensive Wartung des Ankers. Das kompakte Design ermöglicht es, sehr nahe an der vertikalen Oberfläche zu bohren. PRO-76 ist mit einer elektromagnetischen Basis mit Magnetfeldform-Steuersystem (MFSC) und Magnetkraft-Adhäsionssteuermodul (MPAC) ausgestattet, welches die Haftkraft der elektromagnetischen Basis erfasst und sowohl die Maschine als auch den Bediener vor der Arbeit an zu dünnen Werkstücken schützt. Zum Lieferumfang des PRO-76 gehört eine MT3-Welle mit 19-mm-Weldon-Bohrung, der Bohrer mit einem Durchmesser von bis zu 60 mm (2-5/16”) aufnehmen kann. Optional ist eine MT3-Welle mit 32 mm Weldon-Bohrung für Bohrer mit größeren Durchmessern erhältlich.

  • ESSS Elektronisches Drehzahlstabilisierungssystem
  • Motor-Sanftanlauf
  • Integriertes Getriebegehäuse mit Schieber
  • Servicefreundlich, halbautomatische Bolzeneinstellun
  • MPAC Magnetkraft-Adhäsionssteuerung
  • MFSC Magnetfeldformsteuerung
  • Drehfuß-Version erhältlich
  • Kontinuierliche Drehzahlanpassung
  • Wärme- und Überhitzungsschutz
  • Überlastschutz

Eigenschaften und Vorteile

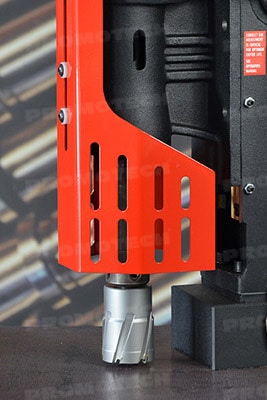

HSS & TCT-Fräser
Standardaufnahme mit 19mm Weldonschaft

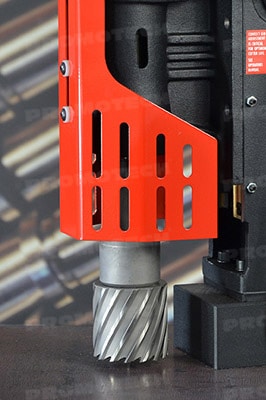

Große HSS- und TCT-Fräser
Optionale Aufnahme mit 19 mm Weldon-Schaft

Große HSS- und TCT-Fräser
Optionale Aufnahme mit 32 mm Weldon-Schaft

Spiralbohrer
Morsekegel 3

Broschüre

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

Standard-Lieferumfang:

  • Magnet-Kernbohrmaschine
  • Metall-Box
  • MT3-Welle mit 19 mm-Bohrung – Durchgangspindel für kontinuierliche Kühlung
  • Späneschutz/Bohrerschutz
  • Kühlmittelflascheneinheit, Sicherheitskette mit Karabinerhaken, Werkzeugsatz mit Keil
  • Bedienungsanleitung
  • Standard-Versandgewicht – 40 kg

Ausgewähltes weiteres Zubehör:

  • UCW-0191-00-00-00-0 Durchgehende Spindel Kontinuierliche Kühlwelle MT3-32 Weldon-Bohrung
  • UCW-0285-03-00-02-0 Schnellwechselkühlwelle kontinuierlich MT3-19 Weldon
  • PDS-0111-03-00-01-0 DMP0501 Rohrbefestigung

Technische Spezifikation

Motordrehzahlen (unter Last)80 ÷ 160; 210 ÷ 420 U/Min.
Leistung1800 W
Gewicht27 kg
Max. Fräsleistung76 mm
Max. Bohrleistung32 mm
Max. Senken63 mm
Max. GewindebohrergrößeM24 (Gewindeschneidapparat erforderlich)
Hub225 mm
Max. Schnitttiefe76 mm
Spannung1~ 110–120 V, 50–60 Hz
1~ 220–240 V, 50–60 Hz
Überlastschutzja
Wärme- und Überhitzungsschutzja
ESSSja
Kontinuierliche Drehzahlanpassungja
Halbautomatische Bolzeneinstellungja
MPACja
MFSC ja
Magnetische Klemmkraft1988 kgf (19500 N)
Abmessungen der Magnetbasis110 x 220 x 56 mm
Mindest. Werkstückdicke
10 mm
Drehfuß (PRO76+) ± 15°; ± 15 mm
SpindelMT3
Werkzeugaufnahme19 mm oder 32 mm Weldon
Produktcode 220–240 V, 50–60 HzWRT-0400-10-20-00-0
Produktcode 110–120 V, 50–60 HzWRT-0400-10-10-00-0
Produktcode 220–240 V, 50–60 Hz PRO 76+WRT-0400-10-20-01-0
Produktcode 110–120 V, 50–60 Hz PRO 76+WRT-0400-10-10-01-0
