PRO 10 PB ist eine Hochleistungs-Rohranfasmaschine für den mobilen Einsatz in der Rohrbearbeitung. Selbstzentrierende Spreizdorne sorgen für eine schnelle und korrekte Ausrichtung auf das Rohr vor dem Bearbeitungsvorgang.



E-Mail senden
Schau Video
Broschüre
Maximale Wandstärke
15 mm
ID 84-269 mm
38-84 mm (Option)
oder 270-349 mm (Option)
Plandrehen
Rohranfasen
am AD
Rohranfasen am ID
J-Fasen (Option)

Merkmale und Vorteile

PRO 10 PB ist fähig, anzufasen, planzudrehen, zu senken und J-Fasen herzustellen, so dass alle diese Schweißvorbereitungen schnell und einfach sind. Abhängig von den Vorlieben der Benutzer und Ortsbedingungen kann die PRO 10 PB Maschine mit einem hochwertigen leistungsstarken pneumatischen Motor oder einem hochwertigen Elektromotor mit einem hohen Drehmoment betrieben werden.

  • Hochleistungsfähiger, tragbarer Schweißkantenformer zur Erzeugung einer perfekten Schweißnahtvorbereitung vor dem Fügen
  • PRO-10 PB kann gleichzeitig die OD-Fase, die Wurzelstirnfläche und die ID-Senkung fräsen, um eine gleichmäßige Wanddicke zu erzeugen und eine perfekte Nahtvorbereitung zu gewährleisten
  • Die Maschine deckt einen Durchmesserbereich von 84 mm ID bis 355 mm AD ab
  • Selbstzentrierende und erweiterbare Dorne ermöglichen eine schnelle und korrekte Ausrichtung auf Rohren
  • Erhältlich entweder mit einem hochwertigen und leistungsstarken Druckluftmotor, oder einem hochwertigen Elektromotor mit hohem Drehmoment
  • Standard- und kundenspezifisch gefertigte Werkzeugeinsätze zur Erzeugung verschiedener Fasenwinkel für die Vorbereitung von V- und J-Fasen für hohe Schweißeffizienz bei dickwandigeren Rohren
  • Ovale Rohrbefestigung (Option)
  • Flanschfräsvorrichtung (Option)

Andere Anwendungen

Rohranfasen am AD

Plandrehen

Rohranfasen am ID

Befestigung für Plandrehen von Stirnflächen

Spezialwerkzeug-Bits für die Bearbeitung von Kohlenstoff und Edelstahl

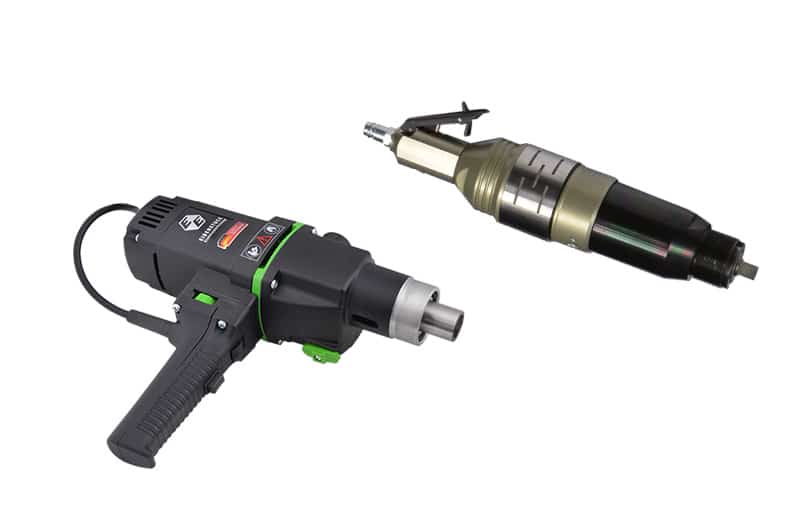

Elektrische u. Pneumatiche Hochleistungsmotoren lieferbar

Broschüren

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

PRO-10 PB | Tragbare Rohranfasmaschine

Size: 3.6 MB Type: PDF

PRO-10 PB | Produktkarte

Size: 3.6 MB Type: PDF

Anfasmaschinen für Bleche und Rohre

Size: 3.6 MB Type: PDF

Technical specification

PRO 10 PB mit ElektromotorPRO 10 PB mit pneumatischem Motor
Elektromotor1.8 kW-
Stromversorgung110-120 V / 50-60 Hz
oder 220-240 V /50-60 Hz		-
Drehzahl (nominal)Gang 1 - 12 bis 29 U/min
Gang 2 - 41 bis 96 U/min		-
Druckluftantrieb-1,8 kW
Luftbedarf-0,6 MPa (87 PSI)
Luftverbrauch-1750 Nl/min
Drehzahl (ohne Last)-17 U/min.
Drehzahl (nominal)-9 U/min
Min ID84 mm; 38 mm - Option84 mm; 38 mm - Option
Max ID269 mm;
349 mm - Option		269 mm;
349 mm - Option
Max AD273 mm;
355 mm - Option		273 mm;
355 mm - Option
Max. Wandstärke15 mm 15 mm
Gewicht (icl. Motor)35.9 kg33 kg

Demo video

PRO-10 PB | Portable Pipe Beveller & Flange Facer

Treten Sie unseren Kanälen bei


Standard PRO - 10 PB Teile und Zubehör

Optional accessories

  • Electric motor 230 V -Product Code: SLN-000094
  • Electric motor 115 V US plug – Product Code: SLN-000102
  • Electric motor 115 V UK plug – Product Code: SLN-000120
  • Connection set for electric motor – Product Code: ZST-0200-99-01-00-0
  • Pneumatic motor – Product Code: SLN-0200-15-00-00-0

Tool bits

  • 30° Beveling Tool Bit, Height 37 mm [B30/37] – Product Code: NOZ-000019
  • 30° Beveling Tool Bit, Height 44 mm [B30/44] – Product Code: NOZ-000018
  • 37.5° Beveling Tool Bit, Height 44 mm [B375/44] – Product Code: NOZ-000020
  • 37.5° Beveling Tool Bit, Height 54 mm [B375/54] – Product Code: NOZ-000015
  • 45° Beveling Tool Bit, Height 54 mm [B45/54] – Product Code: NOZ-000021
  • 30° Internal Beveling Tool Bit, Height 44 mm [IB30/44] – Product Code: NOZ-000023
  • 30° Internal Beveling Tool Bit, Height 54 mm [IB30/54] – Product Code: NOZ-000025
  • 37.5° Internal Beveling Tool it, Height 54 mm [IB375/54] – Product Code: NOZ-000024
  • 45° Internal Beveling Tool – it, Height 54 mm [IB45/54] Product Code: NOZ-000026

Other

  • Extension set for OD Ø up to 355 mm (14”) incl.3 steel tool holders and jaws 7, 8, 9, 10, 11 Recommended for pipe wall thickness up to 7 mm (0.26”) Product Code: ZST-0200-13-00-00-2
  • Small expanding mandrel set incl. jaws I,II, III, IV for pipe ID Ø 38 – 86 mm (1.5 to 3.39”) Product Code: ZSP-0200-05-00-00-2
  • Large expanding mandrel for pipe ID Ø 126 – 296 mm (5 to 11.65”) with standard jaws, and pipe ID Ø 219 – 376 mm (8.62 to 14.80”) with optional extension set Product Code: TRZ-0200-99-00-00-0
  • Oval attachment set incl. large mandrel for pipe ID Ø 126 – 296 mm (5 to 11-5/8”) Product Code: PRK-0463-00-00-00-1

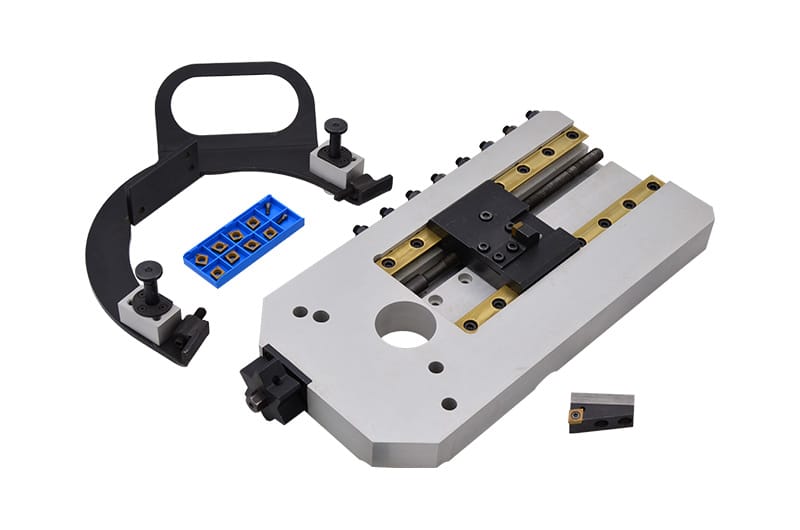

  • Flange facing attachment Product Code: PRK-0447-00-00-00-2
  • Flange facing insert PLY-000533
  • Air preparation set Product Code: ZST-000021
  • 15° Internal Calibration Tool Bit, Height 55 mm [IC15/55] Product Code: NOZ-000001
  • 15° J-Beveling Tool Bit, Height 50 mm, Radius 2mm [J15/50/R2] Product Code: NOZ-000022
  • 20° J-Beveling Tool Bit, Height 50 mm, Radius 8mm [J20/50/R8] Product Code: NOZ-000016
  • Facing Tool Bit, Height 30 mm [F0/30] Product Code: NOZ-000017
