Lizard | Programmierbarer Schweisswagen

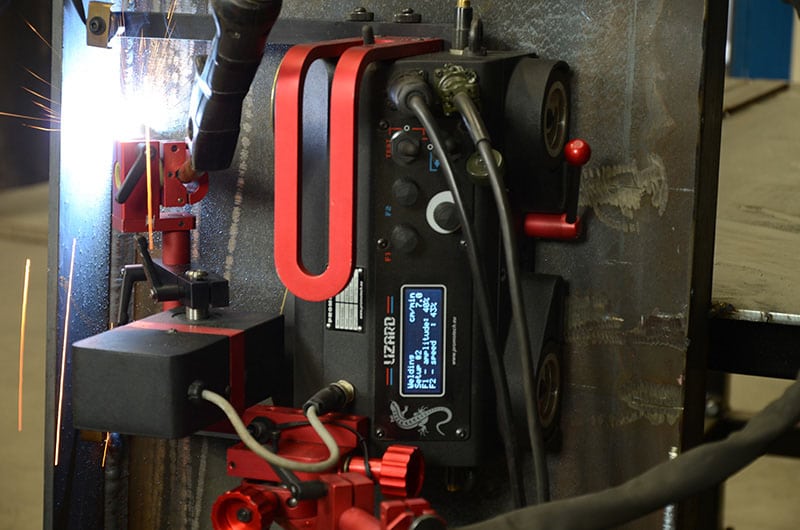

LIZARD ist ein tragbarer und programmierbarer Schweißwagen für die Herstellung von Schweißnähten von gleichbleibend hoher Qualität. Reibungsantrieb und Regelkreis-Feedback-Mechanismus bietet Geschwindigkeitsstabilisierung in allen Positionen.



Programmiergerät für bis zu 40 Schweißprogramme
Winkelschwingung
Durchgehendes Schweißen
Stichschweißen
Doppel-Bogen-Schweißen
Doppel-Bogen-Zündung
Min. concaver Bahnradius 1500 mm (5 ft)
Min. convex Bahnradius 1500 mm (5 ft)
Horizontale / Vertikale Geschwindigkeit

Primäre Funktionen und Vorteile

Die Einheit ermöglicht eine Schweißnahtgeometrie, die exakt den erforderlichen Spezifikationen entspricht. Dadurch wird kostspieliges Überschweißen vermieden und ein wesentlich geringerer Einsatz von Schweißzusätzen erzielt.

LIZARD kann im Dauer- oder Stichschweißmodus programmiert werden. Zwei schweißerfreundliche Funktionstasten ermöglichen die Programmierung ausgewählter Schweißmuster und Parameter wie Schweißnahtlänge, Abstand zwischen Schweißnähten, Rückfüllen, Kraterfüllzeit und andere. LIZARD fährt mit voller Geschwindigkeit zwischen den Stichen. Dadurch wird wertvolle Schweißzeit gespart.

Ein sehr wichtiges optionales Merkmal von LIZARD ist die Schwingungsbefestigung zur Herstellung von Pendelschweißungen. Das Gerät kann seine Verbindung automatisch erkennen und eine geeignete Betriebsart konfigurieren. Ein Brenner-Oszillator steigert signifikant die Funktionalität des Schweißwagens LIZARD wenn man ihn bei den meisten Schweißarbeiten außerhalb der Position arbeiten lässt.

Merkmale und Vorteile

  • Kompakter und leichter Aufbau mit robustem Aluminium-Gussgehäuse
  • Komfortable Stromversorgung 115-230 V 50/60 Hz
  • Positive magnetische Traktion erlaubt den Einsatz außerhalb der Position
  • Der Magnet-Ein/Aus-Hebel ermöglicht ein einfaches Einrichten und Einstellen am Werkstück
  • Wartungsfreier Allradantrieb mit Schneckengetriebe
  • Hitzebeständige Silikonräder
  • Schnellspann-Brennerhalter für verschiedene Arten von MIG/MAG-Brennern mit Durchmessern von 16-22 mm (5/8”-7/8”); optional bis 35 mm (1-3/8”)
  • Präzise Brennereinstellung mit Schneckenantrieb-Kreuzschlitten
  • Multifunktions-LCD-Display und 2 Funktionstasten zur Programmierung von Schweißmustern
  • Bis zu 40 vollständige Programme können im nichtflüchtigen Speicher abgelegt werden
  • Ein Geschwindigkeitsregelungssystem mit geschlossenem Regelkreis stabilisiert die Fahrgeschwindigkeit, um Schweißfehler und kostspielige Nacharbeiten zu reduzieren
  • Gleichmäßige Wärmeeinbringung reduziert Verzerrungen
  • Reduziert Verschwendung vom Schweißzusatz – beseitigt Überschweißen
  • Das automatische Lichtbogen-Ein/Aus-System löst gleichzeitig das Schweißen mit Bewegung aus
  • Vorbereitet 2 Brenner zu tragen und zu steuern (ohne Schwingungen)

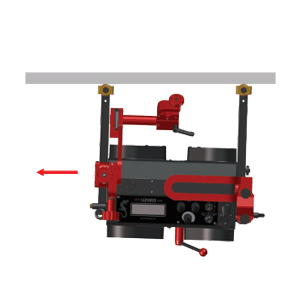

  • Selbstführende Rollenarme machen die Schiene überflüssig
  • Mehrflächenführung

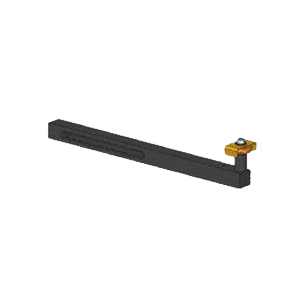

Die neuen verbesserten Führungsarme machen die Positionierung des Schweißwagens noch einfacher

Jeder neue Führungsarm hat nur auf einer Seite eine Anzahl eingekerbter Nuten.
Alle Arten von Führungsarmen sind in Paaren von 2 Stück erhältlich: rechts und links.

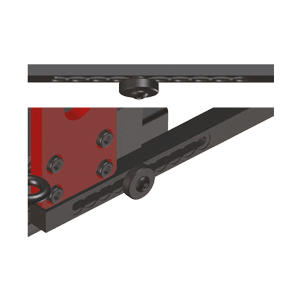

Inkrementelle Winkeleinstellung der herausragenden Führungsarme

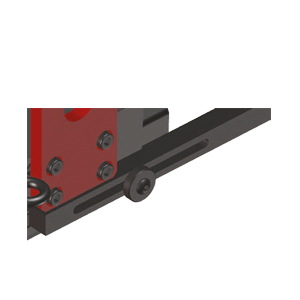

Kontinuierliche Einstellung eines Grades, wie stark die Führungsarme herausragen

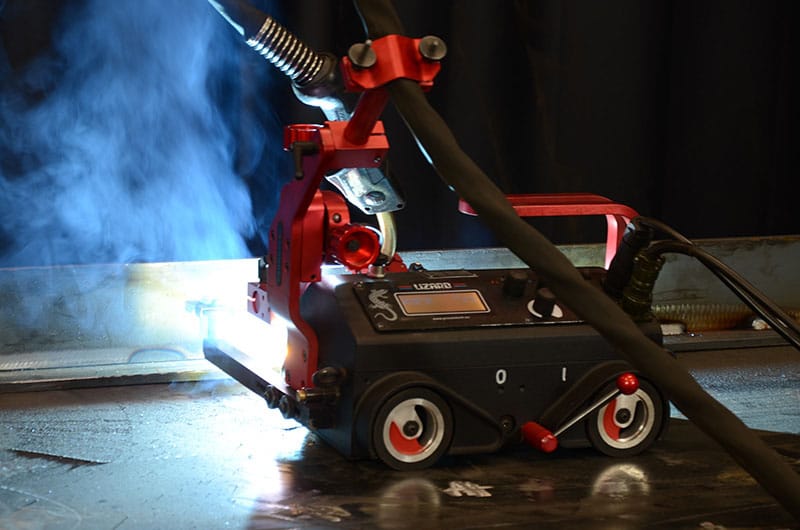

Durchgehendes Schweißen

Stichschweißen

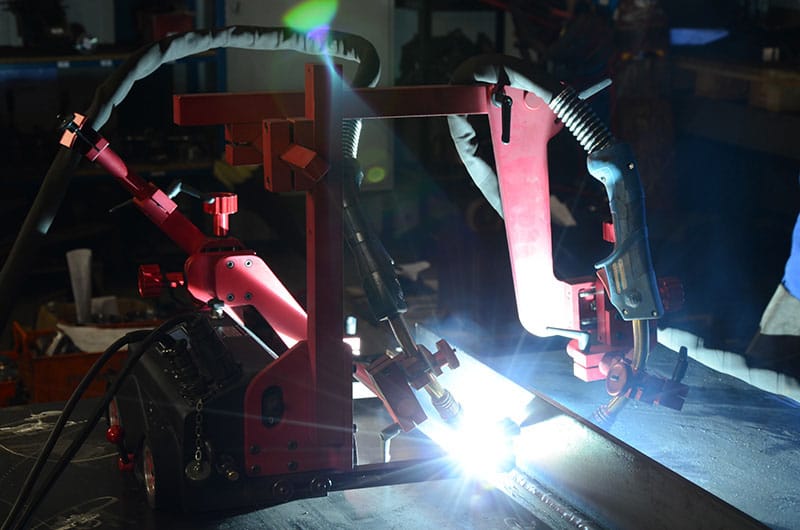

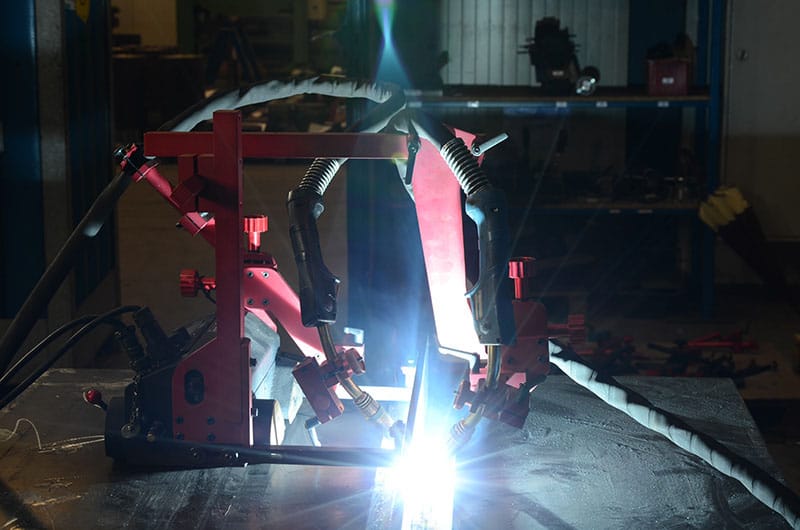

Doppel-Bogen-Schweißen

Multifunktions-LCD-Display und 2 Funktionstasten zur Programmierung von Schweißmustern

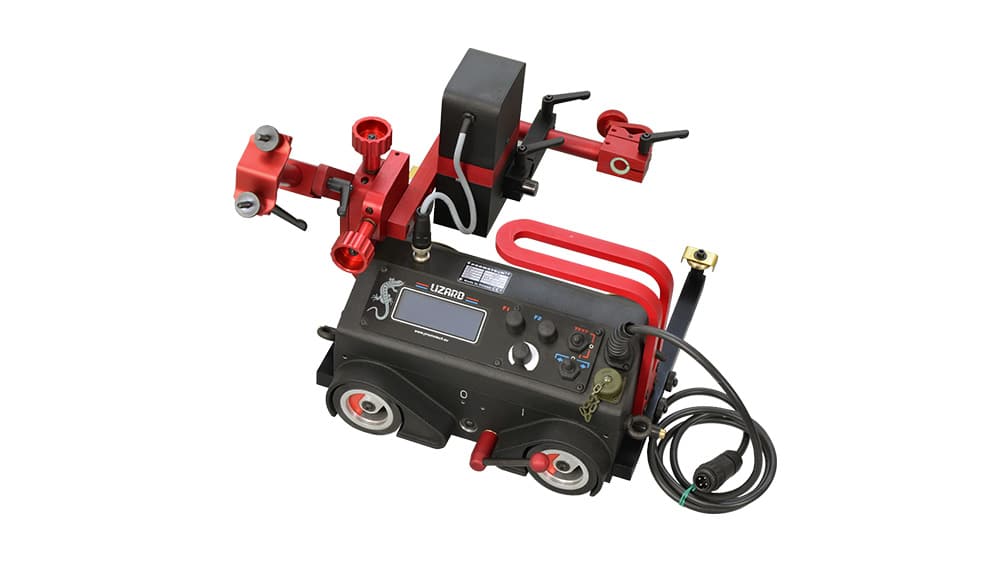

Modul für Winkelschwingungen

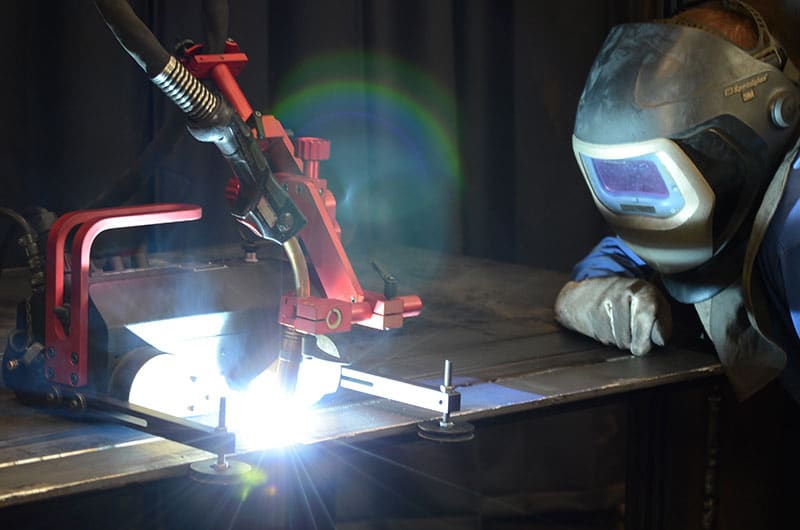

Multi-Surface-Führung

Technische Spezifikation

Stromspannung1~ 115–230 V, 50–60 Hz
Leistung25 W
Schweißposition (nach EN ISO 6947 und AWS/ASME)PA / 1F / 1G
PB / 2F
PC / 2G
PD / 4F
PE / 4G
PF / 3F / 3G (mit optionalem Oszillator)
PG / 3F / 3G (mit optionalem Oszillator)
Programmierbare VariablenSchlittengeschwindigkeit, Schweißnahtlänge, Überspringen,
Kraterfüllung, Gegenschweißen, Gesamtlänge
Schweißeinstellungsspeicherbis zu 40
MenüspracheEnglisch, Französisch, Deutsch, Polnisch, Portugiesisch, Russisch, Spanisch, Türkisch
Durchmesser des Brenners16–22 mm (0.63–0.87’’);bis zu 35mm (1.38”) Option
Mindestradius der gekrümmten Werkstückoberfläche1500 mm (5 ft)
Mindeststärke des Werkstücks5 mm (0.2”)
Bodenabstand5 mm (0.2”)
Horizontale Ziehkraft220 N
Vertikale Ziehkraft150 N
Einstellungsbereich Kreuzschlitten0–35 mm (0–1.38’’) oben - unten, links-rechts
Horizontale Geschwindigkeit0–120 cm/min
(0–47.2 in/min)
Vertikale Geschwindigkeit0–110 cm/min
(0–43.3 in/min)
Endschalteran beiden Seiten
Gewicht14 kg (31 lbs)
Product Code (115–230 V, 50–60 Hz, plug EU)WOZ-0476-10-20-01-0
Product Code (115–230 V, 50–60 Hz, plug UK)WOZ-0476-10-10-01-0
