Dragon / Dragon HS | Spur-Schneidwagen

Dragon wurde entwickelt, um verschiedene Arten von Autogen-Schneidbrennern mit einem Griffdurchmesser von 28-35 mm (1-1/8” bis 1-3/8”) zu transportieren und um Schneid- und Anfasprozesse in einer Vielzahl von Anwendungen in maschineller Qualität durchzuführen.



Autogen- und Plasmaschneiden möglich

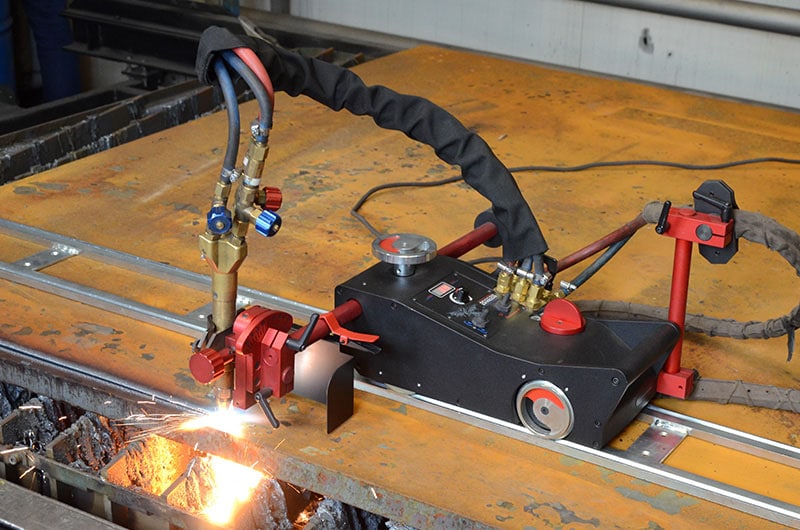

Gerades Schneiden

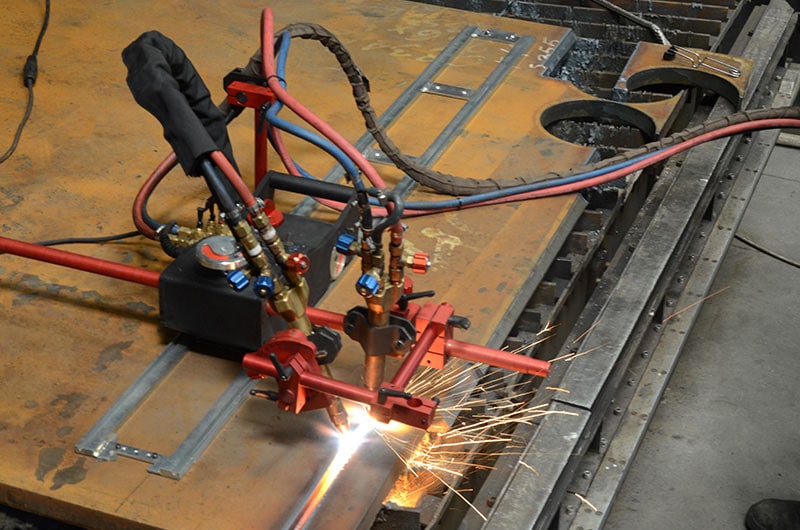

Schrägschneiden (Fasen)

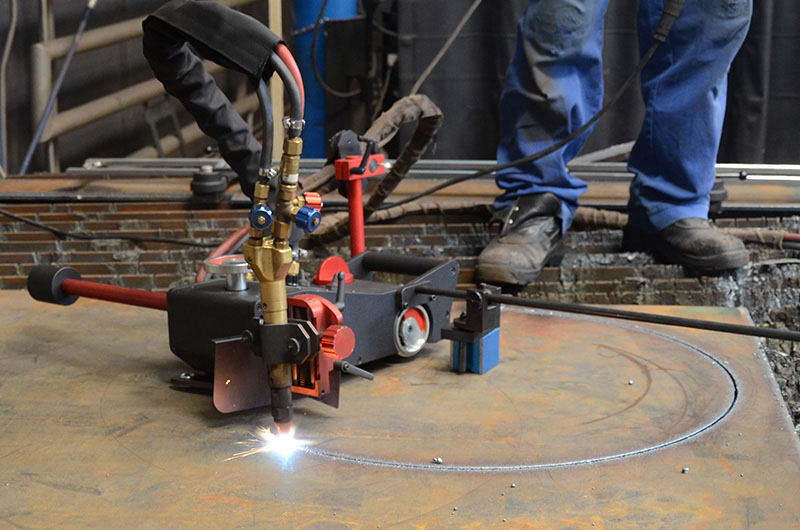

Schneiden von Kreisen

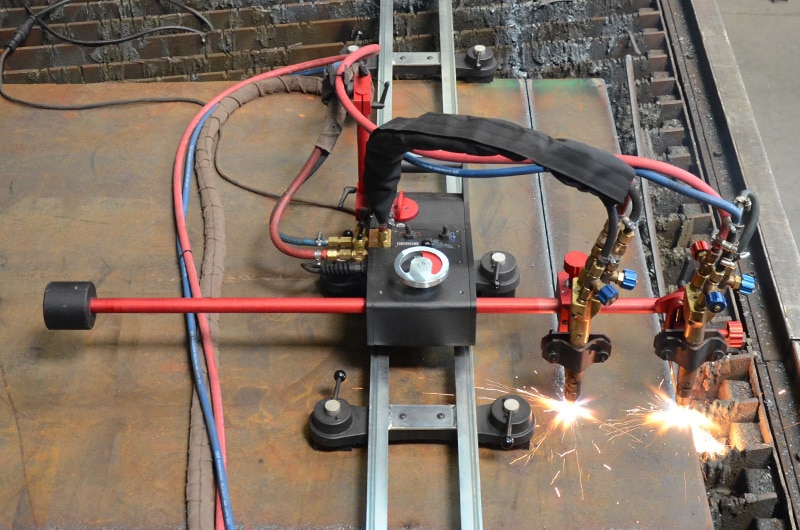

Streifen schneiden
K-Fasen-Schneiden

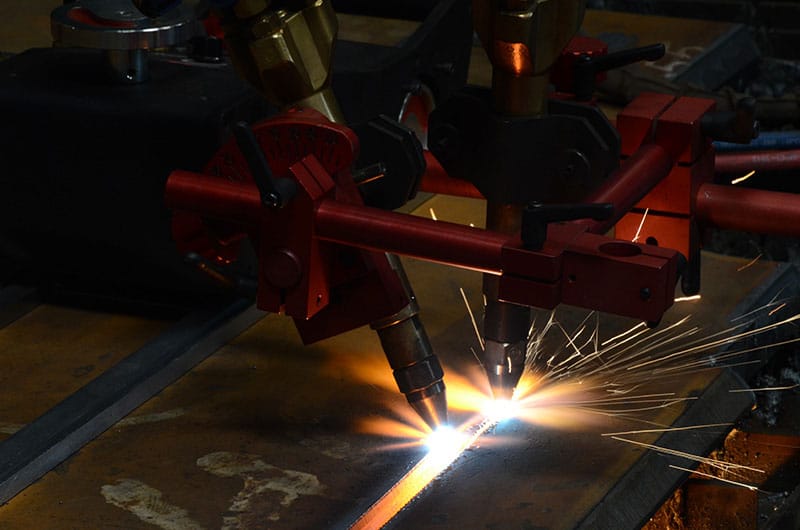

Doppeldiagonales Schneiden (Fasenschneiden)

Primäre Funktionen und Vorteile

Merkmale und Vorteile

  • Modernste digital gesteuerte Brennerführung
  • Schneiden und Anfasen bis 45° (auch parallel mit 2 Brennern)

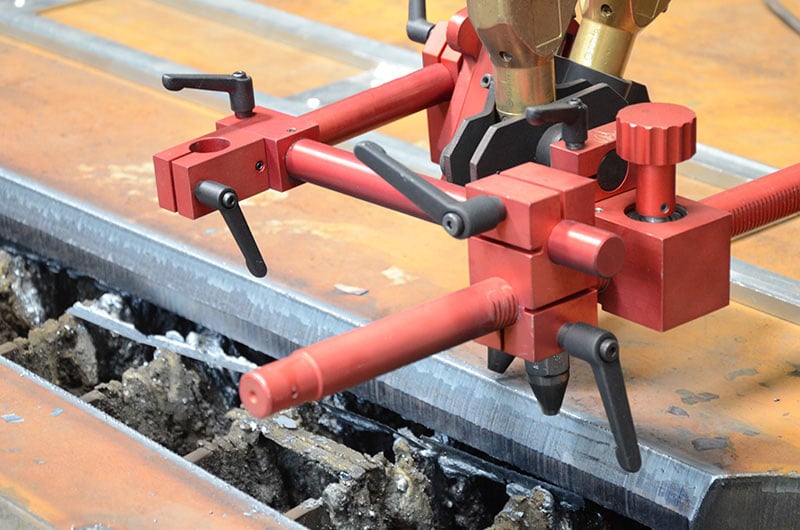

  • Schnellspann-Brennerhalter für Brennerdurchmesser 28 mm- 35 mm
  • Fortschrittliches Geschwindigkeitsregelungssystem mit implementiertem digitalen PID-Regler
  • LED-Display mit Anzeige der aktuellen und eingestellten Geschwindigkeit und Meldungen
  • Starrer hitzebeständiger Aufbau
  • 2-Rad-Antrieb mit automatisch bremsender Antriebseinheit
  • Schnell-Fahr-Schalter für die einfache Neupositionierung
  • Läuft auf einer Schiene oder direkt auf einem Werkstück
  • Verlängerbare Schienen für verschiedene Längen
  • Umfangreiches optionales Zubehör für verschiedene Anwendungen z.B. Brennerhalter, Verteiler, Kreisschneidevorrichtung usw.

Technische Spezifikation

DragonDragon HS
Stromspannung~ 115–230 V, 50–60 Hz
~ 115–230 V, 50–60 Hz
Leistung20 W
20 W
Betriebslagehorizontalhorizontal
Durchmesser des Brenners28–35 mm (1.10–1.3828–35 mm (1.10–1.38
Bodenabstand8 mm (0.31’’)8 mm (0.31’’)
Geschwindigkeit0–150 cm/min
(0–59 in/min)
10–300 cm/min
(4–118 in/min)
Gewicht16.8 kg (37.0 lbs)16.8 kg (37.0 lbs)

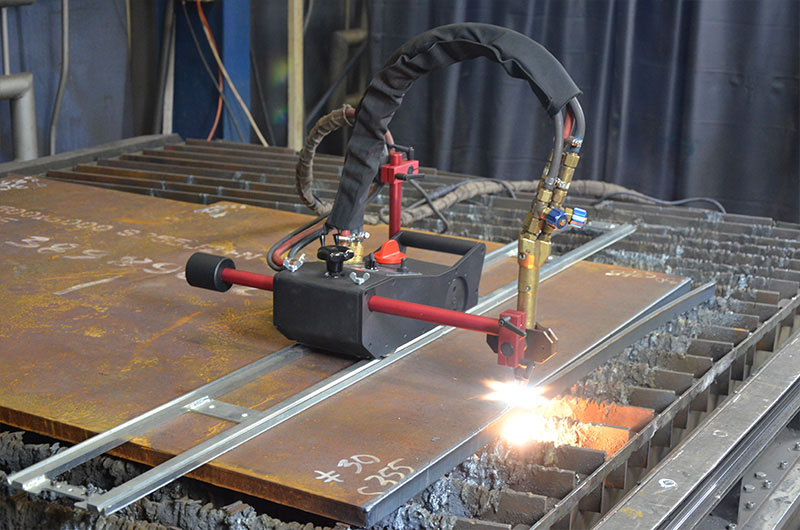

Gerades Schneiden

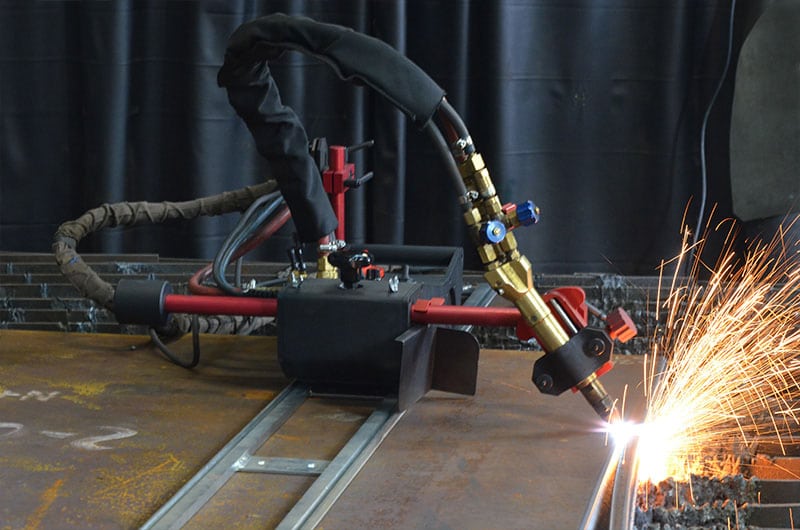

Traktor ermöglicht Abschrägung im gewünschten Winkel

Kreisförmiges Schneiden

Schneiden von Streifen

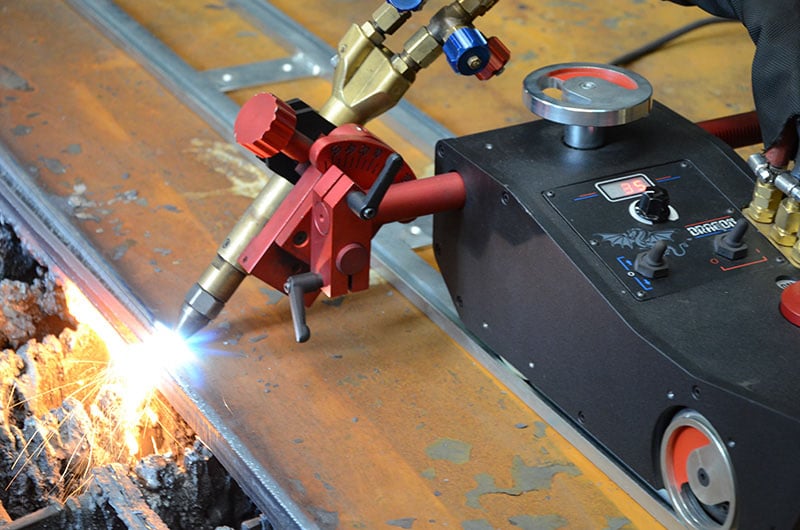

LED-Display mit Anzeige der Ist- und Soll-Geschwindigkeit und Meldetexten

Qualitativ hochwertige Schnitte und Fasen reduzieren die Einricht- und Schleifzeit und legen den Grundstein für eine qualitativ hochwertige Schweißnaht

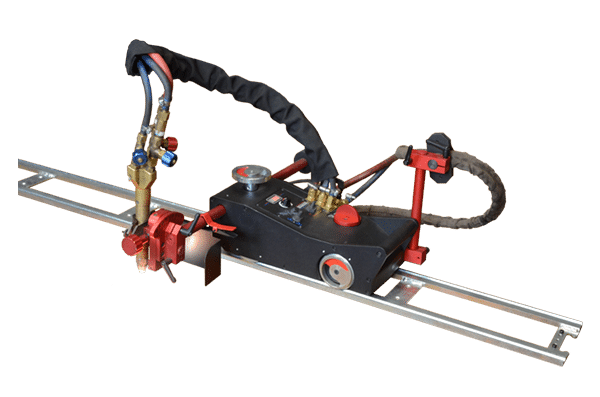

DRAGON für autogenes Brennschneiden

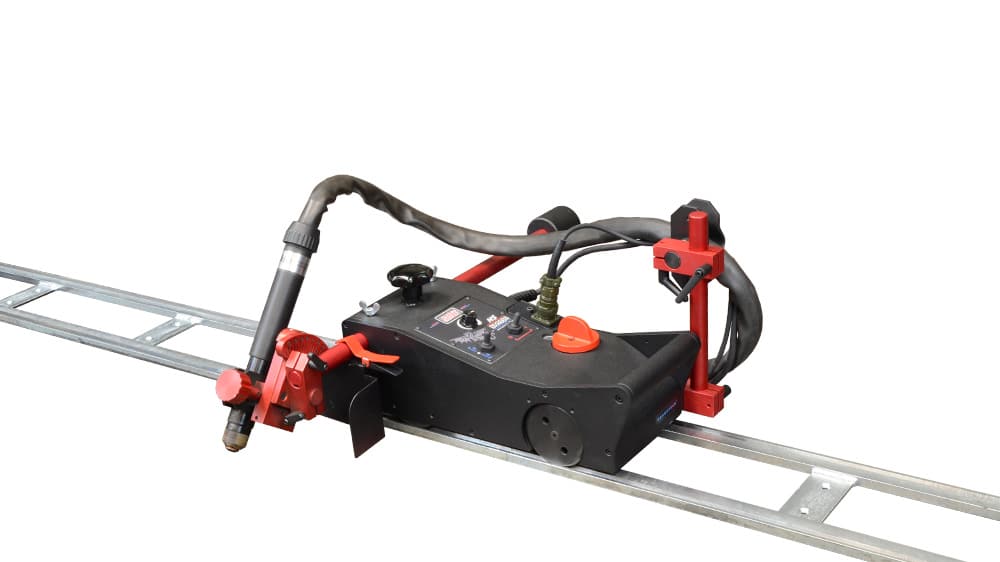

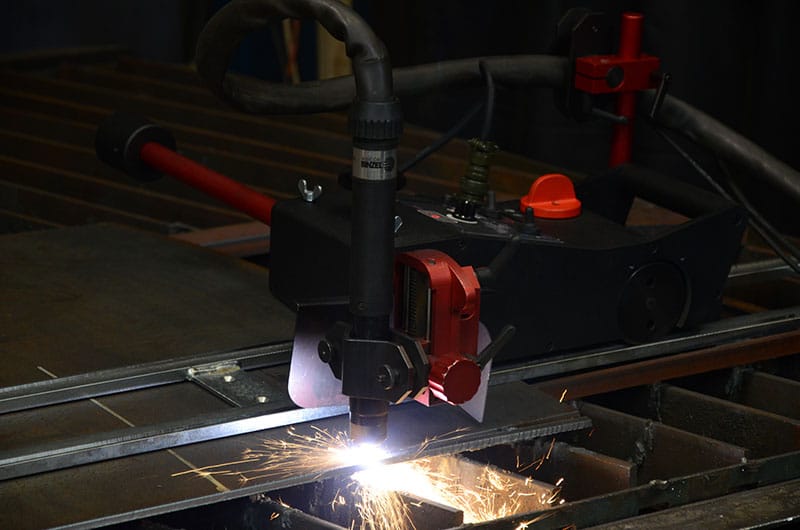

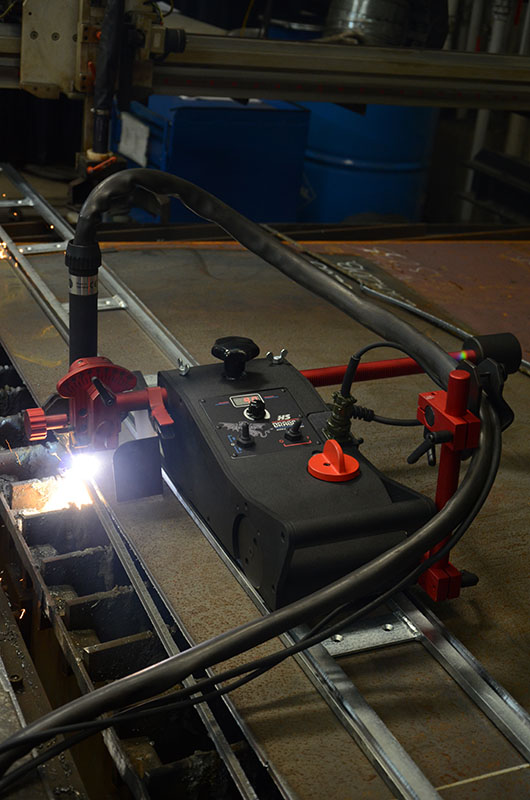

DRAGON HS für Plasma

Brochures

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

Schweiß- und Schneidtraktoren

Size: 2.1 MB Type: PDF

Demo Video

Treten Sie unseren Kanälen bei


Zubehör

Optionales Zubehör für Oxy-fuel

  • Verteiler 2×2 RZD-0475-64-00-00-0 (metrisch) RZD-0475-68-00-00-0 (zöllig)
  • Verteiler 2×3 RZD-0475-63-00-00-0 (metrisch) RZD-0475-67-00-00-0 (zöllig)
  • Verteiler 3/3 RZD-0475-74-00-00-0 (metrisch) RZD-0475-73-00-00-0 (zöllig)
  • Verteiler 2×2 mit Absperrventil RZD-0475-65-00-00-0 (metrisch) RZD-0475-70-00-00-0 (zöllig)
  • Verteiler 2/3 mit Absperrventil RZD-0475-66-00-00-0 (metrisch) RZD-0475-69-00-00-0 (zöllig)
  • Verteiler 3/3 mit Absperrventil RZD-0475-72-00-00-0 (metrisch) RZD-0475-71-00-00-0 (zöllig)
  • UCW-0475-61-00-00-0 Maschinen-Trommel-Brennerhalter Ø 30 mm (1.18”)
  • UCW-0475-29-00-00-1 Maschinen-Trommel-Brennerhalter Ø 35 mm (1.38”)
  • UCW-0475-59-00-00-0 Maschinen-Trommel-Brennerhalter Ø 30 mm (1.18”)
  • UCW-0475-42-00-00-1 Maschinen-Trommel-Brennerhalter Ø 35 mm (1.38”)

Optionales Zubehör für Plasma (Dragon HS)

  • ZSP-0475-58-00-00-0 Plasmabogenzündung
  • KBL-0475-58-05-00-0 Plasmabogen-Zündkabel

Standardzubehör für Dragon und Dragon HS

  • RAM-0475-07-00-00-0 580 mm (22.8’’) Zahnstange
  • PWG-0475-09-00-00-0 Gegengewicht 1.3 kg (2.9 lbs)
  • UCW-0475-28-00-00-0 Standard-Brennerhalterung mit Winkelverstellung Netzkabel 3 m (9,7 ft)

Optionales Zubehör für Dragon und Dragon HS

  • TRO-0475-13-00-00-0 Schieneneinheit 1800 mm (70,9″) V”-Rille Mittellinie 152 mm (6″)
  • ZSP-0475-44-00-00-0 Magnetische Einheit
  • PDS-0582-10-00-02-0 Schmale Magneteinheit mit Sechskant
  • MST-0541-10-02-00-0 Modulare Vakuumeinheit
  • RAM-0475-23-00-00-0 1000 mm (39,4″) Zahnstange
  • PWG-0475-10-00-00-0 Großes Gegengewicht 2,6 kg (5,7lbs)
  • UCW-0475-08-00-00-0 Präzise Brennerhalterung mit Winkel- und Höheneinstellung
  • UCW-0475-15-00-00-1 Schlittengestellhalterung
  • ZCS-0475-28-10-00-0 Standard-Brennerhalterung 28-35 mm (1,10-1,38”)
  • PDT-0475-26-00-00-0 Rollenhalterung
  • PDT-0475-34-00-00-0 Kabelverankerung
  • CYR-0475-22-00-00-0 Kreisschneideaufsatz
  • OSL-0475-54-00-00-0 Hitzeschutzschild (links)
  • OSL-0475-55-00-00-0 Hitzeschutzschild (rechts)
  • OSL-0475-53-00-00-0 Hitzeschutzschild (unten)
