BM-20plus | Tragbare Anfasmaschine

BM-20plus

BM-20plus ist eine einfach zu bedienende, tragbare Hochleistungsmaschine, die zum Anfasen von Stahlplatten und -rohren vor dem Schweißen entwickelt wurde. Die Maschine ist mit zwei Dreh-Fräsköpfen ausgestattet, und mit je fünf 4-seitigen Wendeschneidplatten, was einen reibungslosen Betrieb und außergewöhnliche Effizienz ermöglicht.

Max. Fasenbreite
21 mm
Fasenwinkel
15°-60°
oder 0° (Option)
Anfasen oben
Plandrehen (Option)
Anfasen runder Platten
(Option)
Anfasen von Rohren
AD 150-300 mm (Option)
AD 260-600 mm (Option

Merkmale und Vorteile:

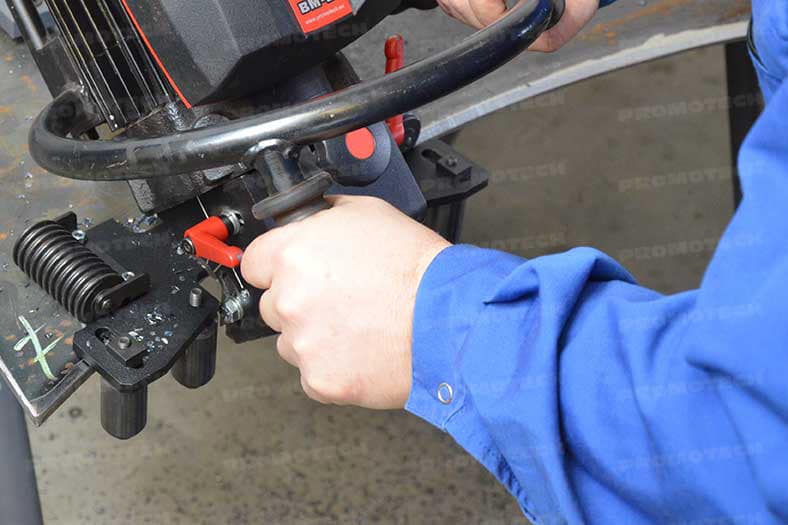

BM-20plus verfügt über einen modernen elektronischen Motorüberlastschutz, um den Bediener, die Maschine und die Werkzeuge zu schützen. Sie ist mit Führungsrollen ausgestattet, um die Bedienung einfacher und leichter zu machen.

  • Tragbare Hochleistungsmaschine
  • Ausgestattet mit Führungsrollen für eine einfache Bedienung
  • Automatischer Motorüberlastschutz
  • Ausgestattet mit zwei Fräsköpfen für einen reibungslosen und effizienten Betrieb
  • Einstellbarer Fasenwinkel, 15°-60°
pro_36_ad

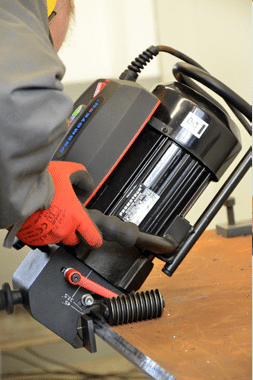

Anfasen von Platten

Plandrehen von Platten (Option)

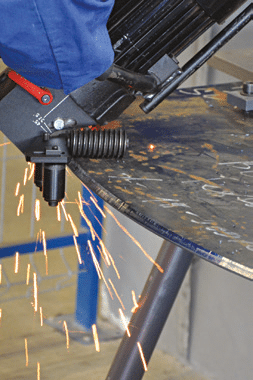

Anfasen runder Platten (Option)

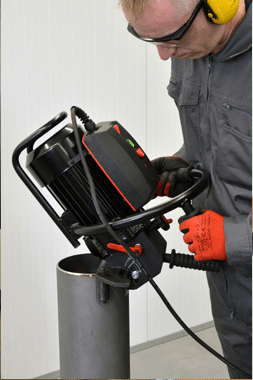

Anfasen von Rohren (Option)

Demo video

Tragbare Blech- und Rohranfasmaschine BM-20 plus

Anschrägen von Rundplatten mit BM 20plus

Broschüren

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

BM-20plus | Tragbare Anfasmaschine

Size: 1.1 MB Type: PDF

Technische Spezifikation

Stromversorgung115 V / 60 Hz oder 230 V /50 Hz
Leistung2,15 PS ( 1,6 kW ) für 50 Hz;

2,41 PS ( 1,8 kW ) für 60 Hz
Spindelgeschwindigkeit2780-3340 U/min ( bei 230 V ); 2740-3290 U/min ( bei 115 V )
WerkzeugeZwei Fräsköpfe mit 10 quadratischen Wendeschneidplatten
Maximale Fasenbreite (b)21 mm (13/16’’)
Fasenwinkel (β)15–60°, 0° (Option)
Gewicht20.5 kg (45 lbs)
TeilenummerUKS-0539-10-20-00-0 (230V/50Hz)
UKS-0539-10-10-00-0 (115V/60Hz)

Standard BM 20 plus Zubehör

round_plate_beveling_attachment
pipe_attachment
24_pipe_attachment
0_deg_attachment

Référence: ZSP-0539-10-00-00-0
Befestigungen für Anfasen runder Platen:
Minimaler Außenradius R = 1000 mm (40’’)
Minimaler Innenradius R = 1000 mm (40’’)Max.
Fasenbreite 19 mm

Artikelnummer: ZSP-0075-31-00-00-0
Befestigungen für Rohranfasen:
150-300 mm (6”-12”)

Artikelnummer: ZSP-0075-31-00-00-1
Befestigungen für Rohranfasen:
260-600 mm (10”-24”)

Artikelnummer: ZSP-0075-32-00-00-1
Befestigung für Plandrehen (0°)
(ermöglicht Anfasen bei Null Grad)

cutting_inserts
milling_head_assy
insert_fixing_screw
grease_for_screws

Artikelnummer: PLY-000282
Wendeschneidplatte (1 Stück),
VE 10 St./Box

Référence: KPL-0539-99-02-00-0
Tête de coupe

Référence: SRB-000311
Vis de maintien des plaquettes

Référence: SMR-000005
Graisse pour vis de maintien
