BM-18A | Pneumatischer Blechfasenschneider

BM-18 A

BM-18A ist ein neuer Blechkantenformer von Promotech mit einem leistungsstarken Pneumatikmotor. Er ermöglicht eine Fasenbreite bis zu 18 mm.



Max. Fasenbreite
18 mm
Anfasen
Oberkante
Fasenwinkel
22,5°, 30°, 37,5°, 45°,
50°, 55°, 60°
Innenkontur
min. ID 40 mm
Minimale
Blechdicke
2 mm
Radienformung
R2 / R3 / R4 / R5
Gewölbtes
Anfasen
von Kanten

BM-18A | Pneumatischer Blechfasenschneider

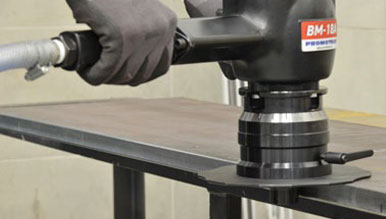

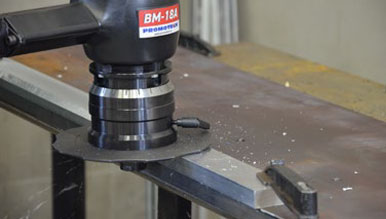

Ermöglicht das Fräsen von geraden Kanten bis zu 18 mm Fasenbreite, Konturen, Löchern ab 40 mm Durchmesser und Rundungsradius R2, R3, R4, R5. Die neue Sechskant-Fräskopfbefestigung erhöht die Lebensdauer der Schneidmesser und macht den Fräskopfwechsel komfortabler und benutzerfreundlicher.

  • Leistungsstarker Pneumatikmotor
  • Maximale Fasenbreite 18 mm (mehr als ein Durchgang kann erforderlich sein)
  • Neuer und langlebiger Fräskopf mit Sechskantklemmung
  • Einfacher Austausch des Fräskopfes
  • Fasen Fräskopf ist mit 5 Stück, 2-seitigen Wendeschneidplatten ausgestattet
  • Radien Fräskopf ist mit 4 Stück, 4-seitigen Wendeschneidplatten R2 bis R5 ausgestattet

Merkmale und Vorteile

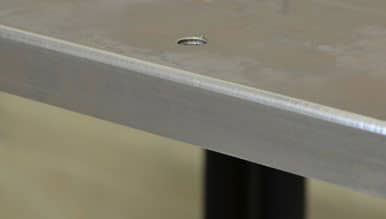

Erzeugt einen perfekten Radius sowohl an geraden als auch an gekrümmten Kanten

Anfasen von Aluminium

Anfasen von Kreisausschnitten ab 40 mm Durchmesser

Neues Design der Fräsköpfe mit Sechskantbefestigung

  • erhöht die Haltbarkeit
  • einfachere Montage und Demontage des Fräskopfes
  • Führungsrolle ist in jedem Fräskopf integriert
  • das Spiel zwischen Fräskopf und Führungsrolle ist werkseitig exakt kalibriert und erfordert daher keine Einstellung durch den Bediener

Grundausstattung:
Fasenschleifmaschine BM-18A ohne Zubehör (siehe Liste unten)

  • Anfasmaschine BM-18A ohne Zubehör (siehe Liste unten)
  • Handgriff
  • Koffer ( Kunststoff)
  • Sicheringsstift 2mm Gabelschlüssel
  • Innensechskantschlüssel s=6
  • Fett für Befestigungsschrauben (5 g, 0.17 oz) Werkzeugkasten
  • Benutzerhandbuch

Brochure

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

Demo video

Treten Sie unseren Kanälen bei


BM-18A | Specifica Tecnica

Spindeldrehzahl (ohne Last)6. 000 U/min.
Maximale Fasenbreiteb=18 mm (Abb. 1)
Fasenwinkel (abhängig vom verwendeten Fräskopf)ß = 22,5°, 30°, 37,5°, 45°, 50°, 55°, 60° (Abb. 1)
Minimaler Durchmesser Innenkonturenca 40 mm ( 1.57")
Radien-Fräser (Option)R2,R3,R4,R5 (Abb.2)
Minimale Blechdicke2 mm
Luftbedarf6 bar (0,6MPa) (87 PSI)
Luftverbrauch1800 l/min, (64 CFM)
Pneumatischer Antrieb2. 800 W
Minimaler ID des Luft-Versorgungsschlauches19 mm (3/4")
Gewicht (ohne Fräskopf)9,3 kg
Produkt-CodeUKS-0640-10-00-00-0




Abb.1

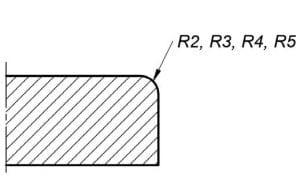

Abb.2
