Gecko Battery Mobiler Schweisswagen

Gecko Battery

Der GECKO BATTERY ist ein tragbarer Mini-Kehlnaht-Schweißwagen, der für qualitativ hochwertige Schweißnähte konzipiert wurde. Ein Allradantrieb mit magnetischer Traktion und einer Rückkopplungsschleife sorgt für eine gleichmäßige Geschwindigkeit in allen Schweißpositionen.



Durchgehendes Schweißen
Horizontale / Vertikal Geschwindigkeit
Min. konkaver Bahnradius 1000 mm (3.5 ft)
Min. konvexer Bahnradius 1000 mm (3.5 ft)
Doppel-Bogen-Zündung
Doppel-Bogen-Zündung
Horizontale Geschwindigkeit 0-110 cm/min (0-43,3 in/min)
Vertikal Geschwindigkeit 0-100 cm/min 0–39.4 in/min)”

Entdecke die kabellose Freiheit – jetzt herstellerübergreifend!

Cordless Alliance System (CAS) ist ein herstellerübergreifendes Akku-System führender Elektrowerkzeugmarken.
Damit sind jetzt eine Vielzahl professioneller Anwendungen auch in Akku möglich – von Standard- bis Spezialaufgaben. Mehr lesen

KV_de

Hauptmerkmale und Vorteile des Gecko Battery Schweißwagens:

Die kontinuierliche und wiederholbare Fahrgeschwindigkeit ermöglicht eine Schweißnahtgeometrie, die exakt den geforderten Spezifikationen entspricht. Dadurch wird kostspieliges Überschweißen vermieden und ein wesentlich geringerer Einsatz von Schweißzusätzen erzielt.erzielt.

  • Kompakter und leichter Aufbau mit robustem Aluminium-Gussgehäuse
  • Positive magnetische Traktion erlaubt den Einsatz außerhalb der Position
  • Der Magnet-Ein/Aus-Hebel ermöglicht ein einfaches Einrichten und Einstellen am Werkstück
  • Wartungsfreier Allradantrieb mit Schneckengetriebe
  • Hitzebeständige Silikonräderz
  • Schnellspann-Brennerhalter für verschiedene Arten von MIG/MAG-Brennern mit Durchmessern von 16-22 mm (5/8”-7/8”); optional bis 35 mm (1-3/8”)
  • Präzise Brennereinstellung mit Schneckenantrieb Kreuzschlitten
  • Multifunktionale LED-Anzeige – Voreinstellung von Fahrgeschwindigkeit, Einheiten, Fehlercodes
  • Ein Geschwindigkeitsregelungssystem mit geschlossenem Regelkreis stabilisiert die Fahrgeschwindigkeit. Schweißfehler und kostspielige Nacharbeiten werden vermieden
  • Gleichmäßige Wärmeeinbringung reduziert Verzerrungen
  • Reduziert Verschwendung vom Schweißzusatz – beseitigt Überschweißen
  • Das automatische Lichtbogen-Ein/Aus-System löst gleichzeitig das Schweißen mit Bewegung aus
  • Vorbereitet zwei Brenner zu tragen und zu steuern
  • Selbstführende Rollenarme machen die Schiene überflüssig

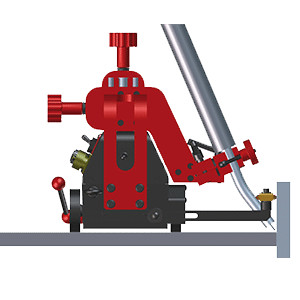

  • Mehrflächenführung mit benutzerfreundlicher Einstellung der Wagenposition
  • Verbesserte Arbeitsumgebung – Abstand des Bedieners von Hitze und Abgasen
gecko_full

Durchgehendes Schweißen

Doppelbrenner-Schweißen

Verbesserte Arbeitsumgebung – Abstand des Bedieners von Hitze und Abgasen

qwe

Ein Geschwindigkeitsregelungssystem mit geschlossenem Regelkreis stabilisiert die Fahrgeschwindigkeit.

gecko_full

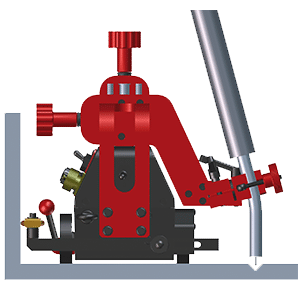

Präzise Brennereinstellung mit Schneckenantrieb Kreuzschlitten

Gecko-Battery-welding-on-concave-and-convex-surfaces-1

Schweißen auf konkaven und konvexen Oberflächen

Schweißen in vertikalen Positionen

flex_track_ready-4-1

Flexgleis bereit

Gecko-Anwendungen

Anwendungen:

  • Anhängerbau
  • LKW-Tanks
  • Öltanks
  • Wasserspeicherbehälter
  • Transformer
  • Werften
  • Alle Anwendung, die eine lange und kontinuierliche Kehlnaht erforden
GECKO HS (High Speed) Neue spezielle Version für spezifische Anwendungen verfügbar. GECKO HS (High Speed) Mit erhöhter horizontaler Geschwindigkeit bis zu 220 cm/min (86.6 in/min). Eignet sich sowohl zum Schnellschweißen als auch zum Plasmaschneiden.

Die neuen verbesserten Führungsarme machen die Positionierung des Schweißwagens noch einfacher

  • 7 verschiedene Führungstypen sind für verschiedene Schweißanwendungen und Positionen vorgesehen
  • Eine Reihe von Befestigungsnuten sichen eine komfortable Bedienung
  • Ermöglichen eine einfachere, leichtere und gleichmäßige Einstellung des Herausragens der Führungsarme
  • Sichern das richtige Kippen des Wagens in seiner Bewegungsrichtung
  • Halten Sie einen dauerhaften Kontakt mit dem Werkstück
  • Erlaubt intervall oder kontinuierliche Einstellung der Führungsarme

Jeder neue Führungsarm hat nur auf einer Seite eingekerbte Nuten. Alle Arten von Führungsarmen sind in Paaren von 2 Stück erhältlich: rechts und links.

Kontinuierliche Gradeinstellung zeigt an, wie weit der Führungsarm herausragt

Intervall Winkeleinstellungen der herausragenden Führungsarme

Broschüren

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

Schweiß- und Schneidtraktoren

Size: 3.7 MB Type: PDF

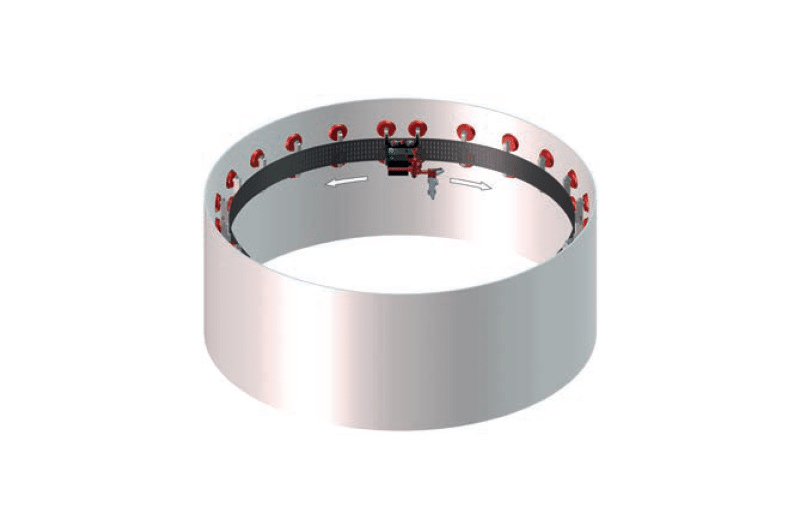

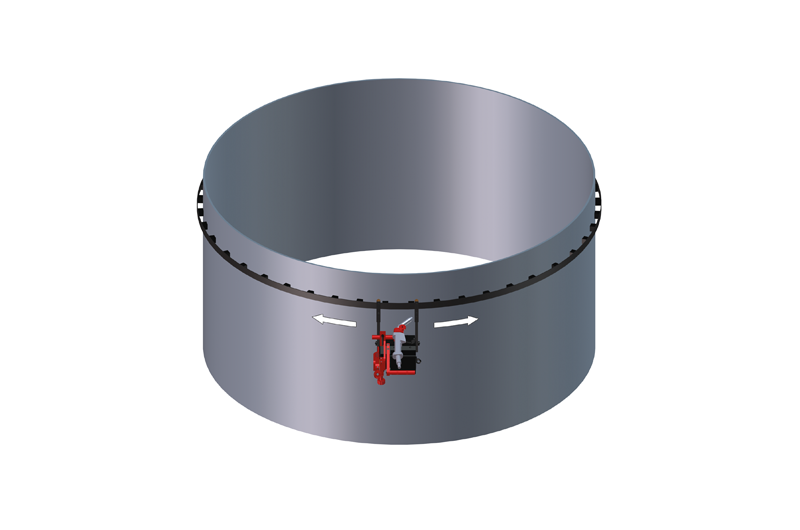

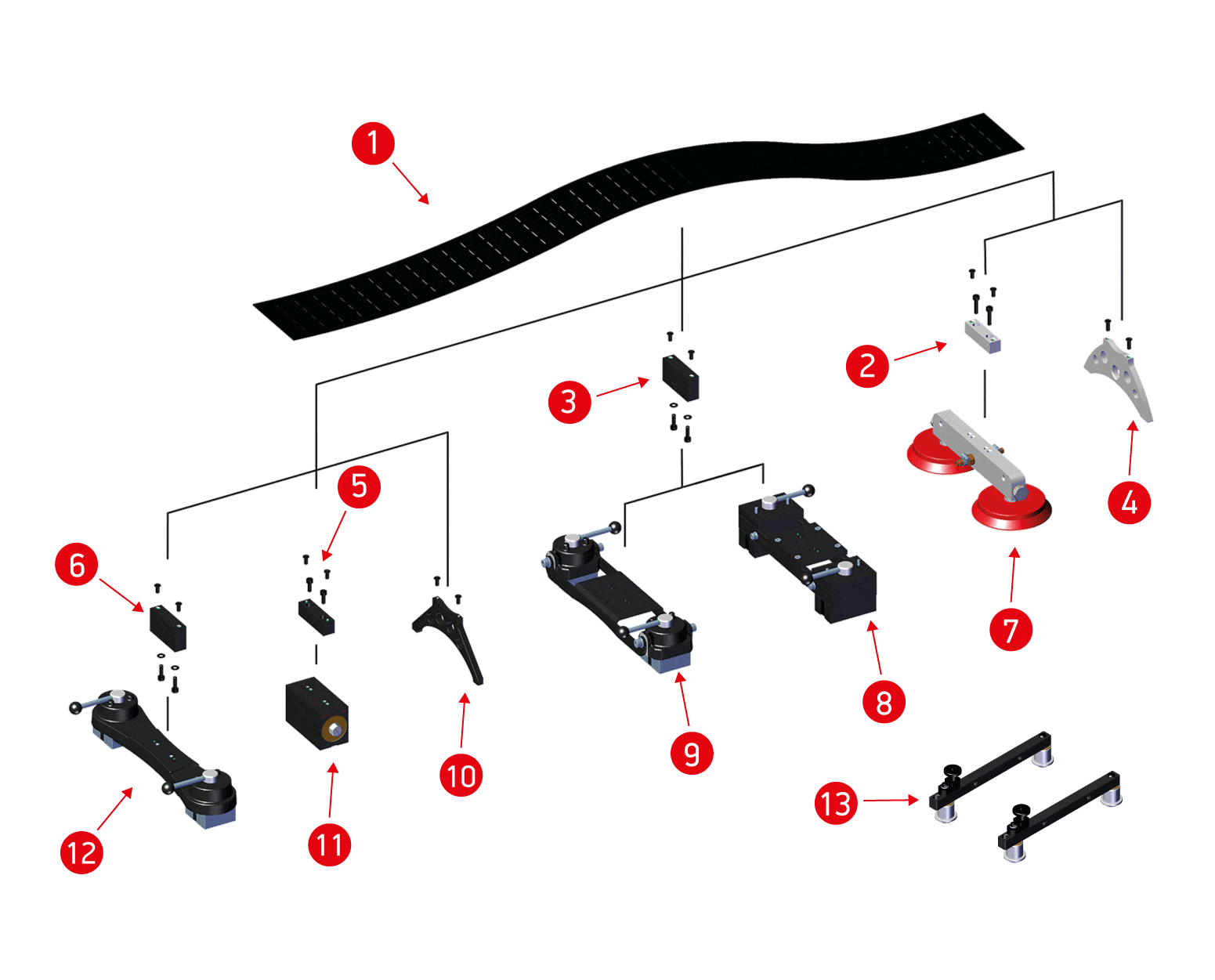

Gecko flexible Schiene

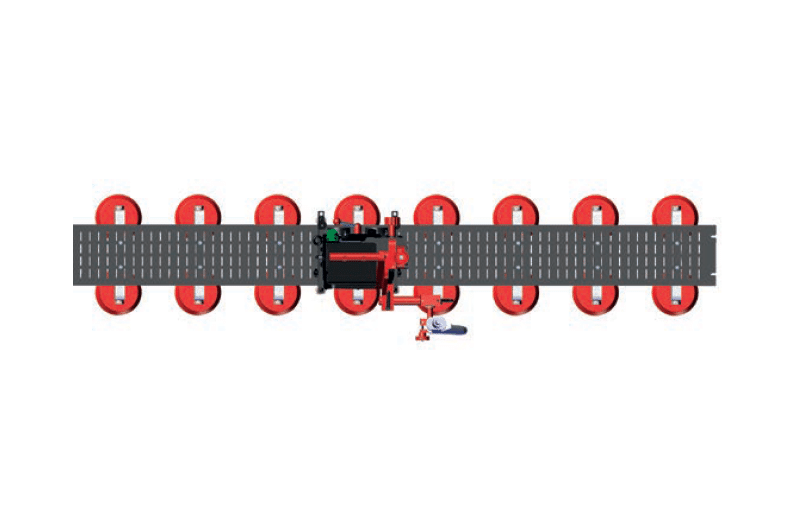

Abhängig von der Art der verwendeten Befestigungseinheiten mit flexibler Fahrbahn, eignet sich der Batterie-Schweißwagen Gecko für Anwendungen mit Kohlenstoffstahl, Edelstahl und Aluminium.

1. PRW-0466-71-00-00-0
Flexible Fahrbahnlänge 1,88 m (6.1 ft). Minimaler Krümmungsradius von 1,25 m (4.1 ft)

2. DYS-0466-71-04-00-0
Halterung der modularen Vakuumeinheit für halbflexible Schiene

3. DYS-0466-71-05-00-0
Halterung der Magneteinheit für halbflexible Schiene

4.WSP-0466-71-03-00-0
Aluminiumabstützung für halbflexible Schiene

5. DYS-0466-71-07-00-0
Halterung der schmalen Magneteinheit für halbflexible Schiene

6.DYS-0466-71-05-00-0
Halterung der Magneteinheit für halbflexible Schiene

7. MST-0541-10-02-00-0
Vakuumeinheit modular

8. ZSP-0523-19-00-00-0
Magneteinheit mit verstellbarem Abstand

9. ZSP-0475-85-00-00-0
Magneteinheit schwenkbar

10. WSP-0466-71-06-00-0
Stählerne Abstützung der halbflexiblen Schiene

11.PDS-0582-10-00-02-0
Magnetische schmale Einheit mit Sechskant

12.ZSP-0475-93-00-00-0
Hitzebeständige magnetische Einheit

13. ZST-0466-69-00-00-0
Spurverfolgende Führungsarme
(Satz von 2 Stück)

Vielseitigkeit der Gecko-Schweißtraktoranwendungen, einschließlich des Einsatzes außerhalb der Position

Gecko-Zubehör

Standard GeckStandard Gecko-Zubehöro accessories

PRW-0466-67-00-00-0

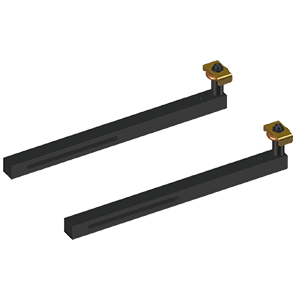

Standardführungsarme (2 Stück )

AKM-000089_Battery-pack-Promotech_4-300x300px

UCW-0466-04-00-00-0
Klemmsatz für Brennerhalter mit langer Stange

KBL-0466-17-00-00-0

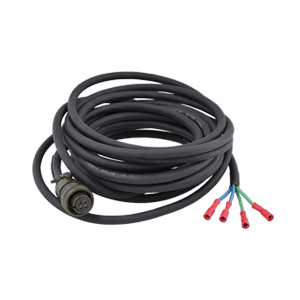

Doppel-Bogen-Zündkabel von 6,5 m (21 ft)

AKM-0738-10-00-01-0
4,0 Ah Batterie

AKM-000086
5,2 Ah Batterie

Optionales Zubehör für eine Vielzahl von Anwendungen:

LDW-000013-(EU)_LDW-000015-(UK)_Charger_CAS-300x300px
Dual-arc-ignition-cable-1

LDW-0738-10-00-30-0 (EU)
LDW-0738-06-00-30-0 (AUS/NZ)
LDW-0738-04-00-30-0 (UK)
Batterie-Ladegerät

KBL-0466-17-00-00-0
Doppel-Bogen-Zündkabel von 6,5 m (21 ft)

PRD-0466-43-00-00-0
Verlängerungsarm für Brenner

ZSP-0466-46-00-00-1
Verlängerter Kreuzschlitten
0-76 mm (0-3”) auf und ab,
0-35 mm (0-1.38”) links-rechts

URZ-000001
Fallschutzgerät

PDT-0526-21-00-00-0

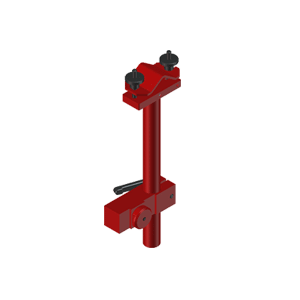

Kabelanker

PDT-0466-40-00-00-0

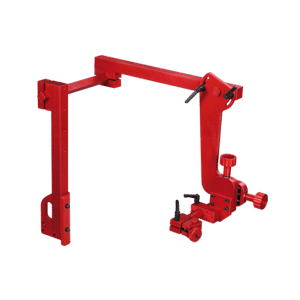

Doppel-Brenner-Befestigung

WLK-0476-20-01-00-0

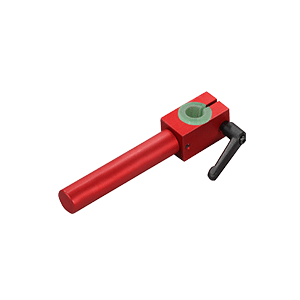

Spannvorrichtung für kurze Stange

BLO-0466-47-01-00-0

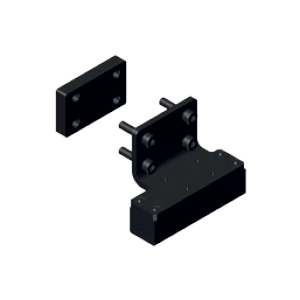

Magnetblöcke (vorne) mit erhöhter Leistung M5x25

BLO-0466-45-01-00-0
Magnetblöcke (Rückseite) M6x25 inkl. zusätzlicher Distanzplatte nur für Gecko Battery erforderlich

ZRZ-0466-19-00-00-0

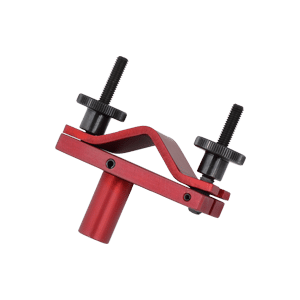

Brennerklemme 22-35 mm

Display-shield

BLO-0466-48-01-00-0
Magnetblöcke (Rückseite) mit erhöhter Leistung M6x25

BLO-0466-44-01-00-0
Magnetblöcke (vorne) M5x25

OSL-0466-29-00-00-0
Display-Schutzschild

Optionales Zubehör für die Mehrflächenführung und weiteren Anwendungen:

PRW-0466-65-00-00-1
Niedrige Führungsarme (2 Stück)

PRW-0466-66-00-00-1
Hohe Führungsarme (2 Stück)

PRW-0466-41-00-00-1
Kantenverfolgende Führungsarme (Satz von 2 Stück)

PRW-0466-42-00-00-1
Einstellbare Führungsarme (2 Stück)

PRW-0466-52-00-00-1
Magnetführungsarme (2 Stück)

PRW-0466-50-02-00-1
Spurverfolgende Führungsarme (Satz von 2 Stück)

UST-0466-53-00-00-0
Führungseinstellwerkzeug, um die Spur parallel zur Kante zu positionieren

Technische Spezifikation

Stromspannung18 V Gleichstrom, 4,0 Ah
Leistung20 W
Schweißposition (nach EN ISO 6947 und AWS/ASME)PA / 1F / 1G
PB / 2F
PC / 2G
PD / 4F
PE / 4G
Durchmesser des Brenners16–22 mm (0.63–0.87’’);
bis zu 35mm (1.38”) Option
Mindestradius der gekrümmten Werkstückoberfläche1000 mm (3.5 ft)
Minimale Werkstückstärke4 mm (0.16”)
Bodenabstand4 mm (0.16”)
Horizontale Ziehkraft150 N
Einstellbereich Kreuzschlitten0–35 mm (0–1.38”)
oben-unten, links-rechts
Horizontale Geschwindigkeit*0–110 cm/min
(0–43.3 in/min)
Gewicht8.6 kg (19 lbs)
Schweißeinstellungsspeicher1 (zuletzt verwendet)
