ABM-50 | Automatische Doppelseitige Anfasmaschine

ABM-50

ABM-50 produziert präzise, hochwertige doppelseitige Fasen ohne thermische Verformung oder Erzeugung einer wärmebeeinflussten Zone im Blechdickenbereich von 8-80 mm (5/16” -3 1/8”) mit einem speziell entwickelten Fräskopf mit acht 4-seitigen Wendeschneidplatten. Der stufenlos einstellbare Fasenwinkel zwischen 15 und 60 Grad (für Ober und Unterfase) erfordert keinen
Werkzeugwechsel.



Fasenbreite
bis zu 50 mm (2”) / 45°
bis zu 66 mm(2-5/”) / 15°
Fasenwinkel
Oben 15 bis 60°
Unten 15 bis 60°
Min Plattendicke 8 mm
Max Plattendicke 80 mm
Obere Anfasung
Unterseitige
Anfasung

Merkmale und Vorteile

  • tragbare Fasen automatisch füttern
  • Echtzeitmessung und On-Screen-Anzeige der exakten Fasengeometrie und Schnittparameter
  • Fasenbreite bis zu 50 mm bei 45 Grad
  • die 180°-Inversion ermöglicht die Schaffung einer doppelseitigen Fase -keine Notwendigkeit zum Drehen oder Wenden von schwerem Material reduziertdie Kosten für das Materialhandling underhöht die Sicherheit in der Werkstatt.
  • variable Spindeldrehzahl für Arbeiten an verschiedenen Stahlgüten und -dicken
  • vielseitig und transportabel auf einem eigenen Wagen
  • ausgestattet mit Fräskopf mit 8 austauschbaren Einsätzen
  • zahlreiche fortschrittliche Steuerungssysteme

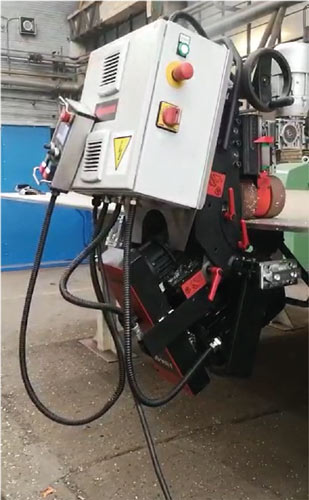

Das ABM-50 verfügt über ein einzigartiges Fernbedienpanel mit LCD-Display, das exakte Kegelgeometrie anzeigt sowie eine präzise Einstellung der Spindeldrehzahl und Vorschubgeschwindigkeit ermöglicht, um diese je nach Materialqualität zu optimieren. Edelstahl, Aluminium usw.

Der Bediener kann die folgenden Parameter einfach einstellen und überwachen:

  • Fasenwinkel
  • Fasenbreite
  • Fasenhöhe
  • Schnitttiefe
  • Spulengeschwindigkeit
  • Vorschubgeschwindigkeit
  • Spindellast
  • Top plate beveling
    icon_1de

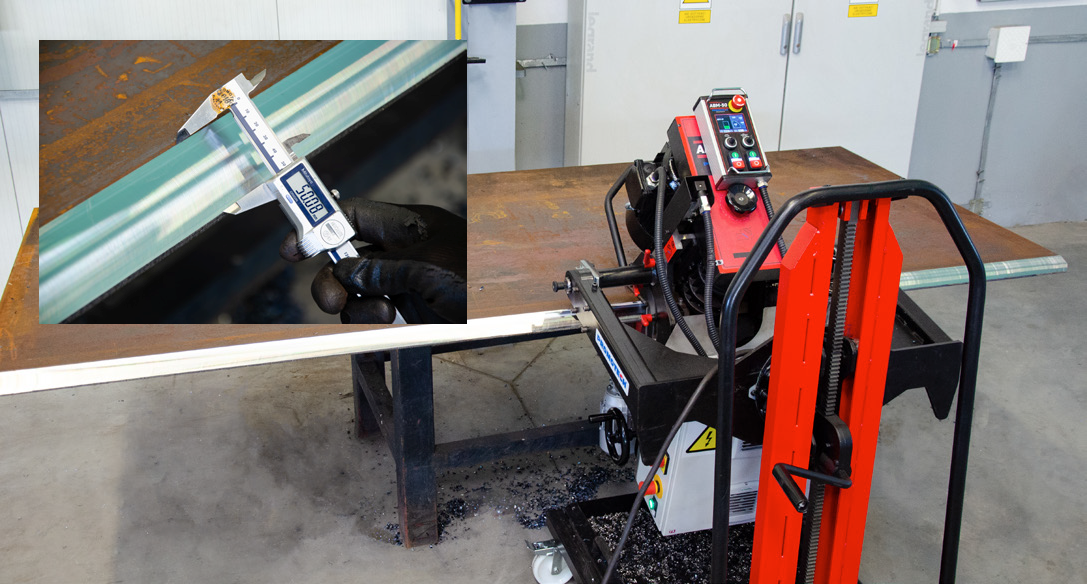

    Präzise Fasenbreite

    icon_2de

    Präziser Fasenwinkel

    icon_3de

    Präzise Fasenfläche

    Geeignet für die Bearbeitung von harten Werkstoffen

    • Hardox • Super Duplex • Nickellegierungen c22 c22 • Hastelloy c276 • Rostfreier Stahl 304, 308, 316L/Ti usw

    ABM-50 | Produktvideo

    ABM-50 | Bearbeitung von Sonderwerkstoffen

    Präzise Einstellung der Spindeldrehzahl und des Vorschubs zur Optimierung der Schnittbedingungen in Abhängigkeit von der Materialqualität, einschließlich Edelstahl, Duplex, Legierungen, Hardox und vielen anderen.

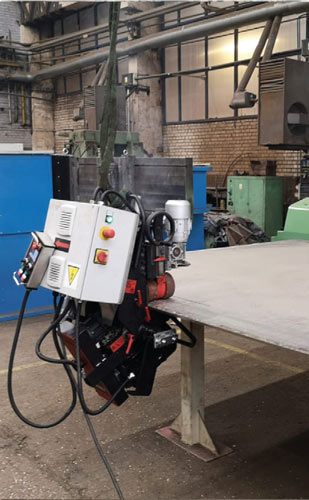

    Die 180°-Umkehrung der ABM-50 ermöglicht ein beidseitiges Fasen, die das Wenden langer und schwerer Platten überflüssig macht.

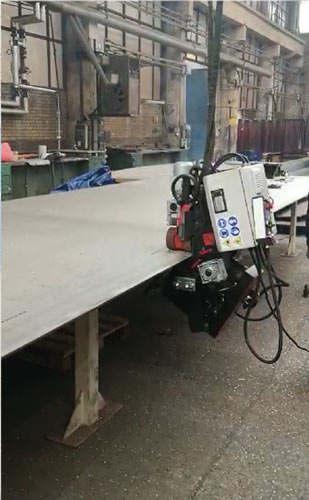

    Die 180°-Umkehrung der ABM-50 ermöglicht ein beidseitiges Fasen, die das Wenden langer und schwerer Platten überflüssig macht.

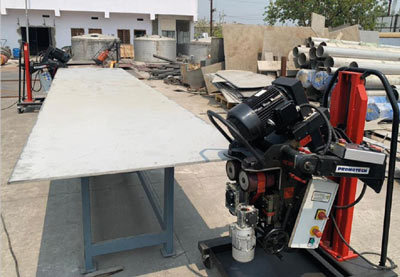

    Die ABM-50 kann bei Bedarf auch ohne Transportwagen eingesetzt werden, z.B. wenn der Boden sehr uneben ist.

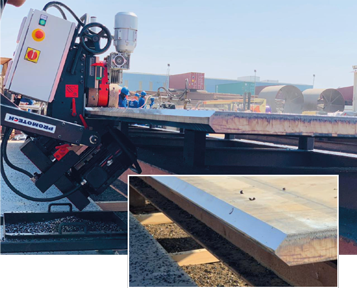

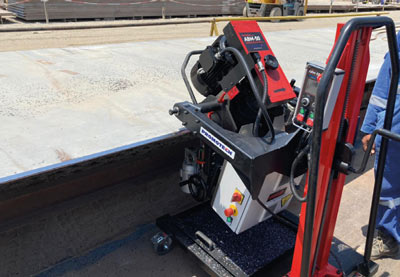

    Die ABM-50 hat sich als zuverlässiger und effizienter Schweißkantenformer unter den anspruchsvollsten Arbeitsbedingungen, einschließlich hoher Temperaturen und Feuchtigkeit, bewährt.

    Broschüren

    Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

    ABM-50 Technische Spezifikation

    Stromspannung3~ 400 V + PE, 50/60 Hz

    3~ 480 V + PE, 50/60 Hz
    Leistung6.5 kW
    Spindeldrehzahl (ohne Last )300–800 rpm
    Vorschubgeschwindigkeit0–1.2 m/min
    Fasenwinkel (ß, Abb. 1)15–60°
    Maximale Fasenbreite (b, Abb. 1)50 mm
    Maximale Schnitttiefe (d, Abb. 1) proDurchgang zulässig6 mm
    Plattendicke8–80 mm
    Erforderliche Umgebungstemperatur0–40 °C
    Gewicht320 kg
    Produktcode:UKS-0627-10-40-00-0

    βb
    15°66 mm
    30°52 mm
    45°50 mm
    60°
    51mm

    Zubehör

    Fräskopf (8 Wendeschneidplatten erforderlich)
    Artikelnummer: GLW-000033

    Wendeschneidplatte (1 Stück ), VE 10 St./Box
    Artikelnummer: PLY-000282

    Schneidplatte HD für alle Materialqualitäten inkl. Hartmetalle 1 Stück (VPE = 10 Stück/Karton)
    Artikelnummer: PLY-000591

    Befestigungsschraube
    SRB-000485
