ABM-28 | Tragbare Anfasmaschine Mit Automatischem Vorschub

ABM-28

Diese tragbare Anfasmaschine der neuesten Generation fast Ober-, Stirn- und Unterkanten von Stahlplatten bei automatischem Vorschub an.



Blechdicke max. 35 mm
36-70 mm (Option)
Fasenbreite bis
35 mm
Fasenwinkel
von 60° bis - 60°
Anfasen oben
Plandrehen
Anfasen unten
Entplattierung (Option)
Tiefe bis 5 mm
Breite bis 25 mm
J-Fasen (Option)

Merkmale und Vorteile

Die ABM-28 kann in beide Fahrrichtungen entlang der Stahlplattenkante fasen, wodurch der Arbeitsaufwand deutlich reduziert wird. Die erforderliche Länge der Führungsbahn (Schiene) kann mit zusätzlichen Abschnitten der Führungsbahnen erreicht werden.

  • Tragbares Anfasen mit automatischem Vorschub.
  • Dank dem zwischen 60 und minus 60 Grad stufenlos einstellbaren Fasenwinkel muss die Platte nicht umgedreht werden
  • Max. Fasenbreite (abhängig vom Fasenwinkel) von 28 bis 35 mm
  • Regelbare Vorschubsteuerung für Arbeiten an einer Vielzahl von Stahlsorten und -dicken (bis zu 35 mm als Standard oder optional bis zu 70 mm)
  • Anfasen in beide Richtungen
  • Motorüberlastschutz
  • J-Fasen als Option möglich
  • Schnelle Einrichtung
  • Ausfahrbare Schienen

J-Fasen (Option)

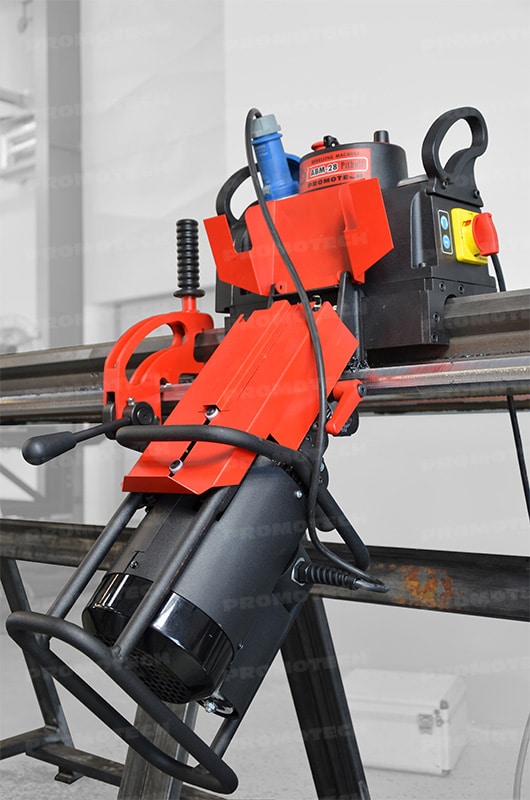

Anfasen unten

Plandrehen

ABM-28-Gallery-J-groove-Details-1-1
ABM-28-Gallery-Bevelling-Bottom-Details-2
ABM-28-Gallery-Bevelling-Top-Details-2

Entplattierung (Option)

Dank dem zwischen 60 und minus 60 Grad stufenlos einstellbaren Fasenwinkel muss die Platte nicht umgedreht werden

Blechdicke max. 35 mm – 36-70 mm (Option)

ABM-28-Gallery-Facing-Off-Details
ABM-28-Continous-bevel-angle-adjustment
ABM-28-Gallery-Facing-Off-Details

Demo video

ABM-28 | Tragbare Anfasmaschine Mit Automatischem Vorschub

Treten Sie unseren Kanälen bei


Broschüren

Stellen Sie sicher, dass Sie mit der Produktbroschüre einschließlich technischer Daten und detaillierter Informationen vertraut sind.

ABM-28 | Technische Spezifikation

Spannung~220–240 V, 50–60 Hz
Leistung1600 W
Spindelgeschwindigkeit (ohne Last)2780 U/min
Fasenwinkel (b)60 bis –60°
Maximal Fasenbreite (b)35 mm
Vorschubgeschwindigkeit250 – 500 mm/min
Plattendickemax. 35 mm, 36-70 mm (Option)
Gewicht (Maschine mit einer
Führungsbahn)
53,5 kg

Beveled angle30°45°60°
Maximum bevel width35 mm30 mm28 mm30 mm
Maximum bevel width depends on the beveled angle

Standard-Lieferumfang:

  • 1. Schlitten auf einer Führungsbahn montiert
  • 2. Fräseinheit
  • 3. Stütze der Fräseinheit für Fasen bei 60° bis – 60°
  • 4. Zusätzlicher Abschnitt der Führungsbahn
  • 5. Bahnklemme für 10-35 mm dicke Platten (3 Stück)
  • 6. Spänebehälter
  • 7. Werkzeugset
  • 8. Klemme für 10-35 mm dicke Platten (2 Stück)
  • – Holzkasten
  • – Bedienungsanleitung

Zubehör und optionale Ausstattung:

  • GLW-000013 Fräskopf (7 Wendeschneidplatten erforderlich)
  • PLY-000282 Wendeschneidplatte (1 St.) VE 10 St./Box
  • GLW-0518-07-03-00-0 J-Fasen R6 Fräskopf (6 R6 Wendeschneidplatten erforderlich)
  • PLY-000422 Wendeschneidplatte für J-Fasen R6 Endvorbereitung
  • GLW-0518-07-04-00-0 J-Fasen R8 Fräskopf (5 R8 Wendeschneidplatten erforderlich)
  • PLY-000424 Wendeschneidplatte für J-Fasen R8 Endvorbereitung
  • ZSP-0518-13-00-00-0 Führungsbahn L = 1200 mm (47,25”)
  • UST-0152-99-02-00-0 Bahnklemme für 10-35 mm starke Platten
  • UST-0152-15-01-00-1 Bahnklemme für 36-70 mm starke Platten
  • ZCS-0152-99-00-00-0 Klemme für 10-35 mm starke Platten
  • ZCS-0152-99-01-00-0 Klemme für 36-70 mm starke Platten
  • WSP-0518-03-00-00-0 Stütze der Fräseinheit zum Fasen von 10-35 mm dicken Platten von -60° bis 60°
  • WSP-0518-04-00-00-0 Stütze der Fräseinheit zum Fasen von 36-70 mm dicken Platten bei 0° bis 60° (inkl. Plandrehen)
  • WSP-0518-05-00-00-0 Stütze der Fräseinheit zum Fasen von 36-70 mm dicken Platten bei 0° bis -60°
  • ZST-0518-07-00-00-0 12° Winkelbefestigung mit Höhenverstellung
  • ZST-0518-09-00-00-0 Entplattierung inkl. Stütze der Fräseinheit und 3 Bahnklemmen für bis zu 35 mm dicke Platten
